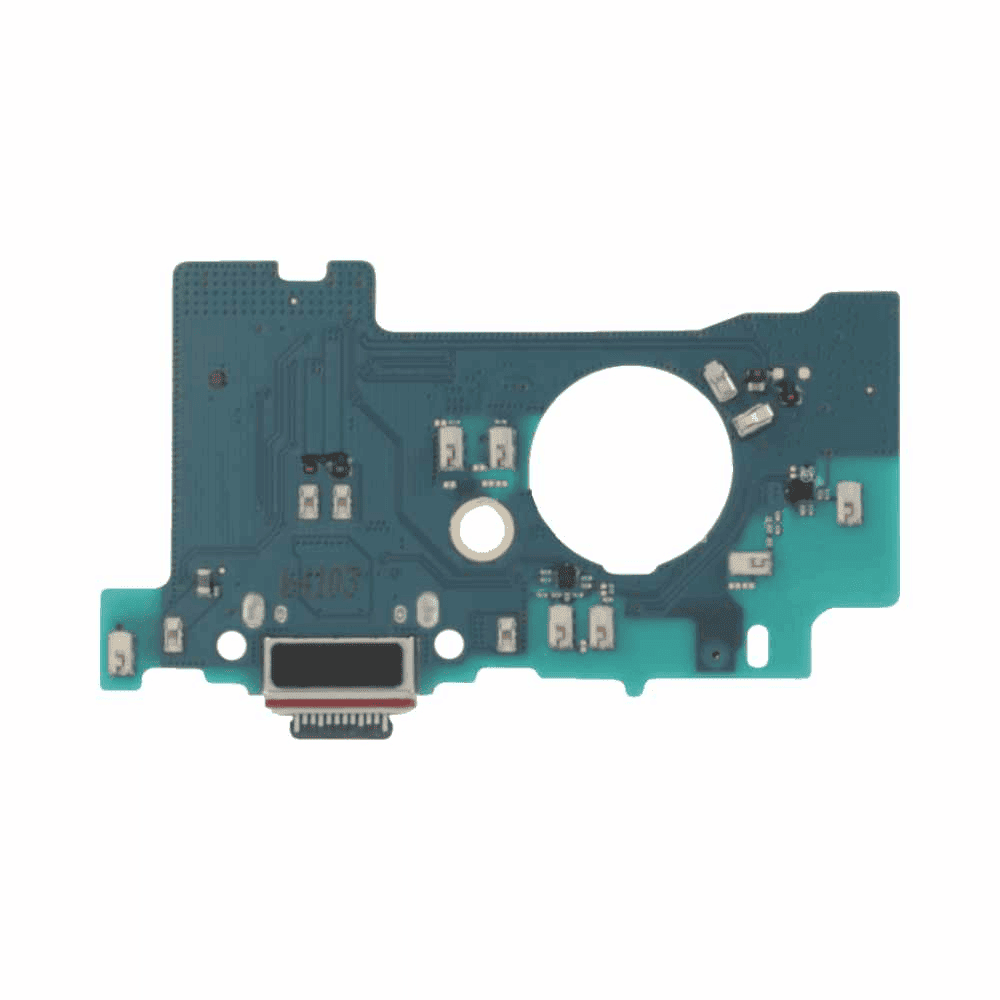

✨ Spécifications techniques du module de charge Samsung Galaxy XCover 7

Ce composant d’alimentation de remplacement intègre l’ensemble des sous-systèmes de la partie inférieure :

• • Connecteur USB Type-C : Restaure la charge rapide (Fast Charging 15W), l’alimentation secteur et le transfert de données USB avec un ordinateur.
• • Prise Audio Jack 3.5mm : Embase femelle intégrée assurant une restitution sonore claire sur les écouteurs et casques filaires.
• • Microphone d’appel principal : Capture vocale optimale lors de vos communications téléphoniques, messages vocaux et enregistrements.
• • Circuit d’antenne & Contacts Pogo : Maintient la continuité de la réception du signal réseau cellulaire 5G et Wi-Fi ainsi que l’interconnexion pour stations de charge.

🛠️ Protocole de remplacement en atelier

Intervention rapide sans matériel de micro-soudure :

• Étape 1 (Préparation) : Éteignez le SM-G556B, retirez le capot arrière amovible, retirez la batterie ainsi que le tiroir SIM / MicroSD.
• Étape 2 (Sécurisation) : Dévissiez le châssis/cache de protection du bloc inférieur, puis déconnectez la nappe d’interconnexion.
• Étape 3 (Échange PCB) : Déconnectez la nappe principale et le câble coaxial d’antenne reliés au module usagé. Retirez la pièce défectueuse et positionnez le nouveau module de charge.
• Étape 4 (Contrôle & Remontage) : Reconnectez l’antenne et la nappe FPC. Replacez la batterie, effectuez un test sous tension (charge USB-C, test micro en appel vocal et prise Jack) avant de revisser le bloc et de reclipser le capot arrière.

💎 La précision des pièces de réparation – GSMMULTISERVICES

« Chez GSMMULTISERVICES, nous sélectionnons des modules d’alimentation et sous-cartes rigoureusement contrôlés pour assurer l’efficacité de vos réparations d’atelier. Ce module connecteur de charge pour Samsung Galaxy XCover 7 (SM-G556B) vous garantit une intervention propre, rapide et durable. »
