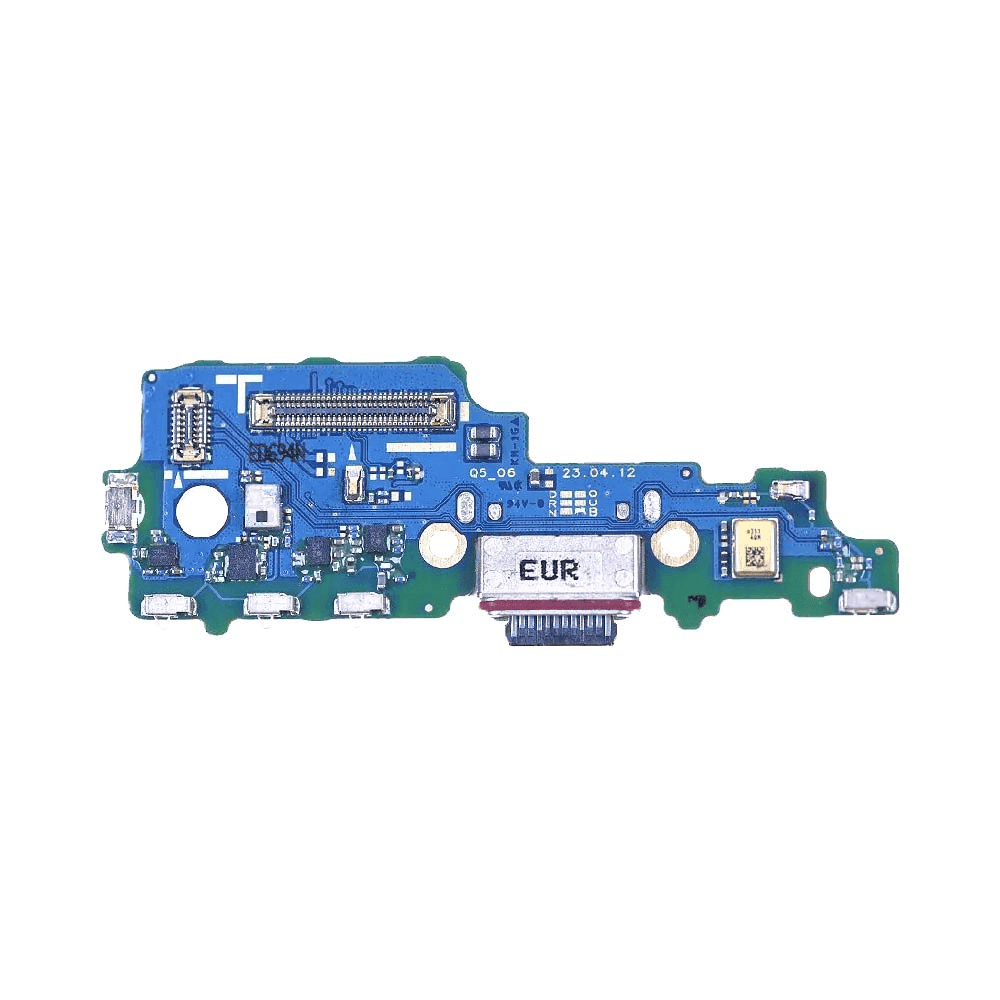

✨ Spécifications techniques du module de charge Samsung Galaxy Z Fold 5 5G

Ce composant d’alimentation de remplacement intègre l’ensemble des sous-systèmes de la partie inférieure :

• • Connecteur USB Type-C : Restaure la charge rapide Super Fast Charging, l’alimentation secteur et le transfert de données USB avec un ordinateur.
• • Microphone d’appel principal : Capture vocale claire et nette lors de vos communications téléphoniques, messages vocaux et enregistrements vidéo.
• • Circuit d’antenne RF : Maintient la continuité de la réception du signal réseau cellulaire 5G et Wi-Fi via les connexions coaxiales.

🛠️ Protocole de remplacement en atelier

Intervention sur châssis pliable sans matériel de micro-soudure :

• Étape 1 (Préparation) : Éteignez le SM-F946B, retirez le tiroir SIM et chauffez la vitre arrière inférieure pour décoller la face en douceur.
• Étape 2 (Sécurisation) : Dévissiez le cache de protection du bloc inférieur, puis déconnectez impérativement la batterie d’origine avant toute manipulation.
• Étape 3 (Échange PCB) : Déconnectez la nappe d’interconnexion principale et les câbles coaxiaux d’antenne reliés au module usagé. Retirez la pièce défectueuse et positionnez le nouveau module de charge.
• Étape 4 (Contrôle & Remontage) : Reconnectez les antennes, la nappe FPC puis la batterie. Effectuez un test sous tension (charge USB-C, test micro en appel vocal) avant de revisser le bloc et de recoller la face arrière.

💎 La précision des pièces de réparation – GSMMULTISERVICES

« Chez GSMMULTISERVICES, nous sélectionnons des modules d’alimentation et sous-cartes rigoureusement contrôlés pour assurer l’efficacité de vos réparations d’atelier. Ce module connecteur de charge pour Samsung Galaxy Z Fold 5 5G (SM-F946B) vous garantit une intervention propre, rapide et durable. »
