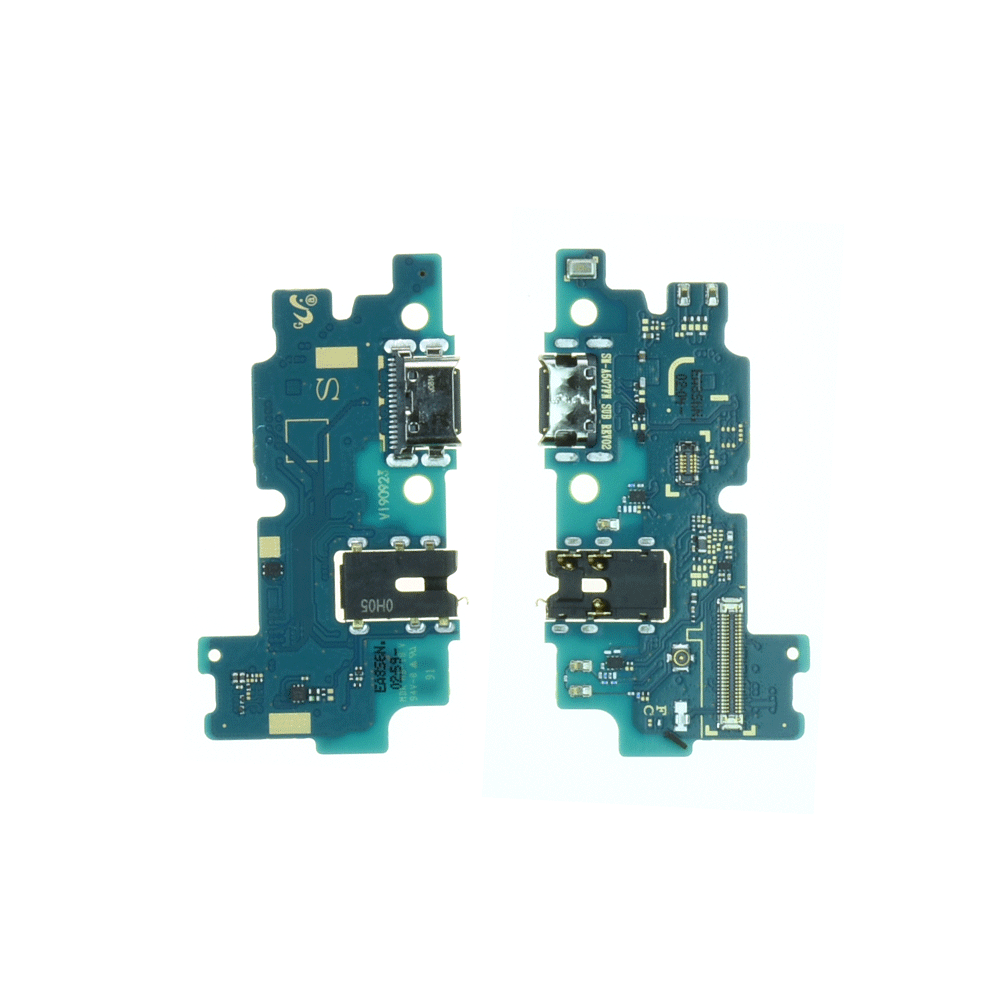

✨ Spécifications techniques du module de charge Samsung Galaxy A50s

Ce composant d’alimentation de remplacement intègre l’ensemble des sous-systèmes de la partie inférieure :

• • Connecteur USB Type-C : Restaure la charge rapide Fast Charging (15W), l’alimentation secteur et le transfert de données USB avec un ordinateur.
• • Prise Audio Jack 3.5mm : Embase femelle intégrée assurant une restitution sonore claire sur les écouteurs et casques filaires.
• • Microphone d’appel principal : Capture vocale optimale lors de vos communications téléphoniques, messages vocaux et enregistrements.
• • Circuit d’antenne RF : Maintient la continuité de la réception du signal réseau cellulaire 4G et Wi-Fi via les connexions coaxiales.

🛠️ Protocole de remplacement en atelier

Intervention rapide sans matériel de micro-soudure :

• Étape 1 (Préparation) : Éteignez le SM-A507F, retirez le tiroir SIM / MicroSD et chauffez la face arrière pour décoller la vitre en douceur.
• Étape 2 (Sécurisation) : Dévissiez le châssis intermédiaire et le cache de protection du bloc inférieur, puis déconnectez impérativement la batterie interne avant toute manipulation.
• Étape 3 (Échange PCB) : Déconnectez la nappe d’interconnexion principale et les câbles coaxiaux d’antenne reliés au module usagé. Retirez la pièce défectueuse et positionnez le nouveau module de charge.
• Étape 4 (Contrôle & Remontage) : Reconnectez les antennes, la nappe FPC puis la batterie. Effectuez un test sous tension (charge USB-C, test micro en appel vocal et prise Jack) avant de revisser le châssis et de recoller la face arrière.

💎 La précision des pièces de réparation – GSMMULTISERVICES

« Chez GSMMULTISERVICES, nous sélectionnons des modules d’alimentation et sous-cartes rigoureusement contrôlés pour assurer l’efficacité de vos réparations d’atelier. Ce module connecteur de charge pour Samsung Galaxy A50s (SM-A507F) vous garantit une intervention propre, rapide et durable. »
