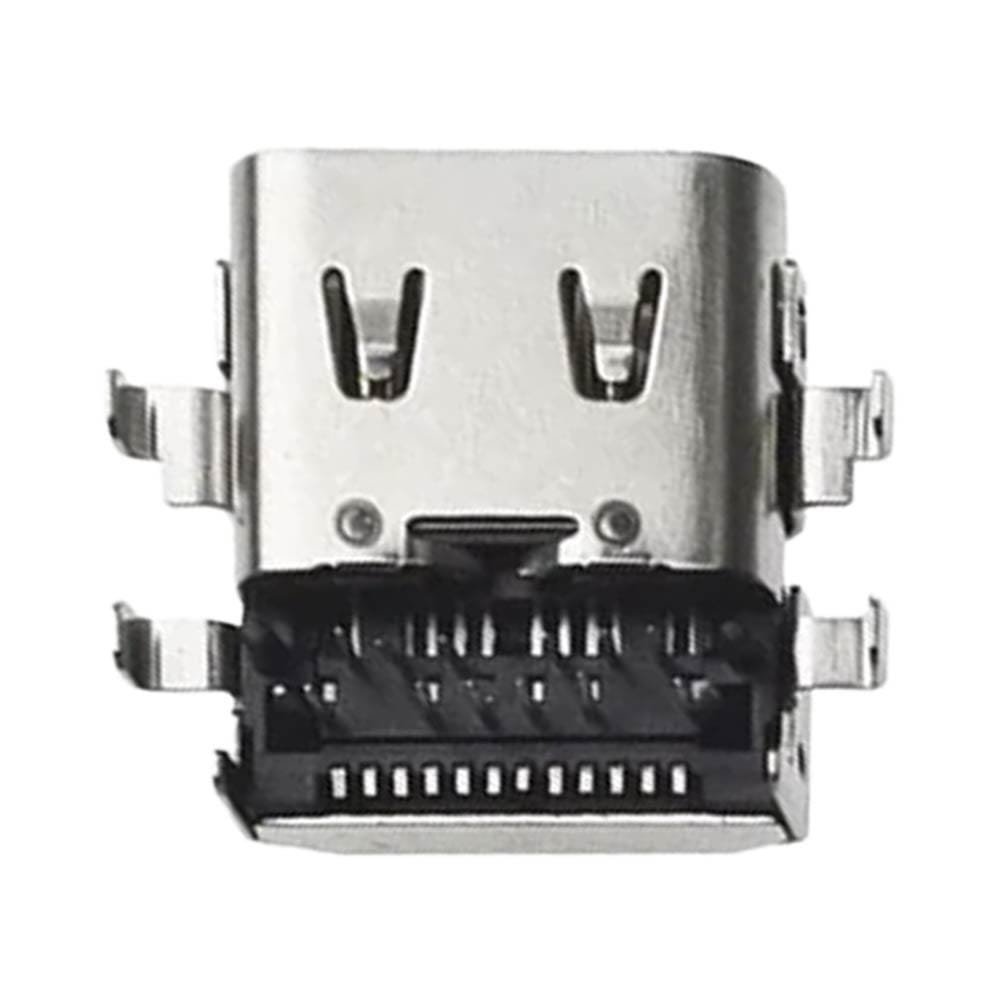

✨ Spécifications techniques du connecteur DC Jack USB-C Acer

Ce composant d’alimentation de rechange permet de restaurer le circuit de charge sur la carte mère :

• • Conformité électrique Power Delivery : Conçu pour tolérer les fortes tensions et intensités d’alimentation requises par les chargeurs USB-C d’ordinateurs portables.
• • Soudure mécanique traversante : Pattes d’ancrage renforcées assurant une excellente tenue face aux contraintes d’insertion et d’extraction quotidiennes.
• • Empreinte conforme : Disposition des broches et dimensions parfaitement ajustées aux emplacements de carte mère des séries CB5-312T, CP513-1H et CP713-2W.

🛠️ Protocole d’intervention en atelier (Micro-soudure)

L’installation de la pièce nécessite un équipement de micro-soudure électronique :

• Étape 1 (Démontage) : Éteignez le Chromebook, débranchez le chargeur et retirez la batterie interne. Déposez la carte mère (ou le sous-circuit d’alimentation) pour travailler à plat sur l’établi.
• Étape 2 (Dessoudage) : Appliquez du flux de soudure sur les broches et ancrages de la prise usagée. À l’aide d’une station à air chaud et de tresse à dessouder, retirez le connecteur USB-C défectueux sans altérer les pistes.
• Étape 3 (Nettoyage & Préparation) : Nettoyez la zone d’intervention à l’alcool isopropylique pour libérer les perçages et recharger les pastilles avec de l’étain frais.
• Étape 4 (Soudure et contrôle) : Positionnez la nouvelle prise USB-C. Soudez d’abord les ancrages mécaniques pour stabiliser le composant, puis effectuez la soudure minutieuse des broches de signal et d’alimentation. Contrôlez l’absence de court-circuit au microscope avant le remontage et le test sous tension.

💎 La précision des pièces d’alimentation – GSMMULTISERVICES

« Chez GSMMULTISERVICES, nous vous fournissons des pièces électroniques adaptées aux interventions de précision. Ce connecteur DC Jack USB-C pour Acer Chromebook Spin vous permet de traiter efficacement les pannes de charge directement sur le composant. Une solution professionnelle et économique qui évite le remplacement coûteux d’une carte mère complète. »
