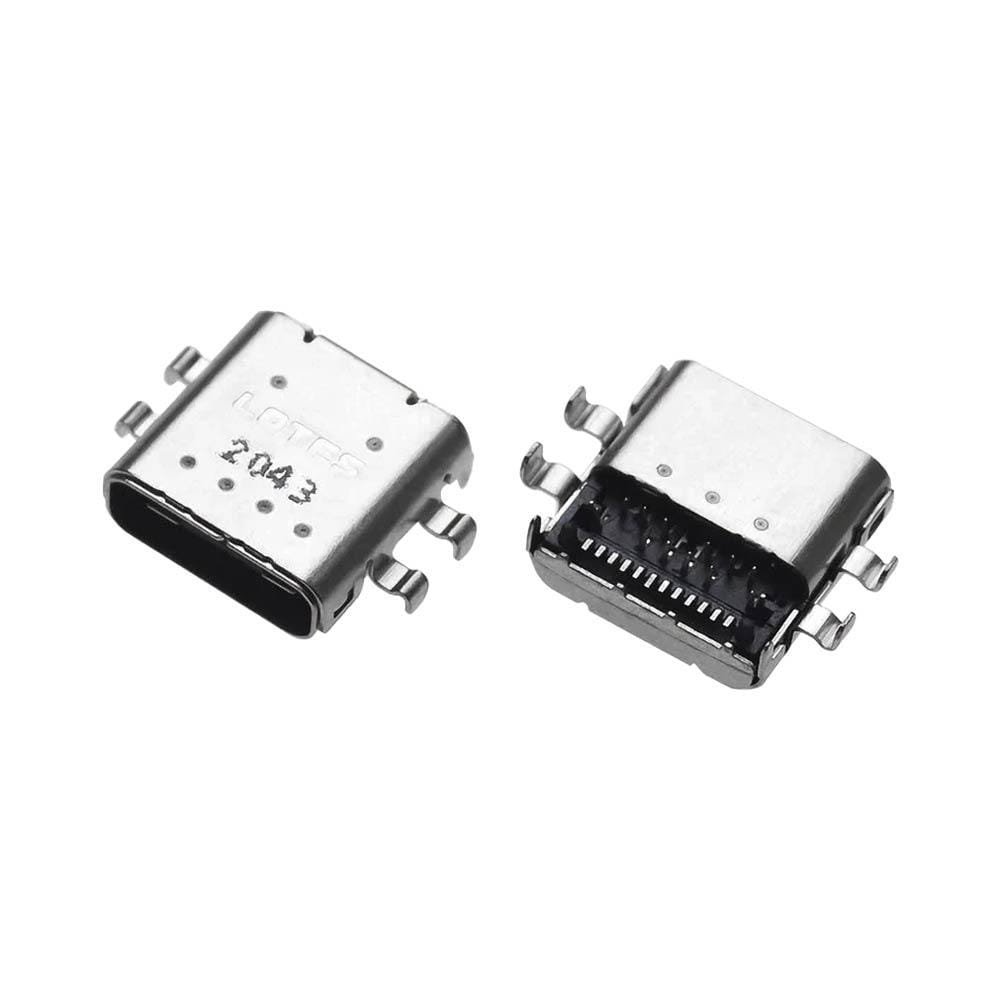

✨ Spécifications techniques du connecteur DC Jack USB-C ZenBook UX360

Ce composant de remplacement permet de rénover le circuit d’alimentation d’origine sur la carte principale :

• • Conformité électrique d’origine : Conçu pour supporter les tensions et intensités requises par les chargeurs USB-C pour ordinateurs portables Asus.
• • Pattes d’ancrage renforcées : Fixation traversante offrant une résistance optimale aux torsions subies lors de l’utilisation en mode tablette ou PC.
• • Alignement des broches conforme : Empreinte et disposition des pins d’alimentation et de signal adaptées au PCB des séries UX360.

🛠️ Protocole d’intervention en atelier (Micro-soudure)

L’installation de ce composant nécessite des équipements et compétences de micro-soudure :

• Étape 1 (Démontage) : Éteignez le PC portable, déconnectez le chargeur et retirez la batterie interne. Déposez la carte mère de l’ordinateur afin de travailler à plat sur un support ESD.
• Étape 2 (Dessoudage) : Appliquez du flux de soudure sur les zones d’ancrage et les pins du connecteur endommagé. À l’aide d’une station à air chaud et de tresse à dessouder, retirez la prise USB-C usagée en préservant les pistes.
• Étape 3 (Nettoyage) : Nettoyez les perçages d’ancrage et les pastilles de contact à l’alcool isopropylique. Rechargez les points de soudure avec de l’étain neuf.
• Étape 4 (Soudure et contrôle) : Positionnez la nouvelle embase USB-C. Soudez d’abord les ancrages mécaniques pour stabiliser le composant, puis effectuez la soudure minutieuse des pins de signal/puissance. Contrôlez l’absence de pont d’étain sous microscope avant le remontage et le test de charge.

💎 La précision des composants d’alimentation – GSMMULTISERVICES

« Chez GSMMULTISERVICES, nous vous fournissons des composants électroniques adaptés aux réparations minutieuses en atelier. Ce connecteur DC Jack USB-C pour Asus ZenBook UX360 vous permet de résoudre efficacement les pannes d’alimentation directement au composant. C’s l’assurance d’une réparation soignée et économique qui préserve la carte mère d’origine de votre client. »
