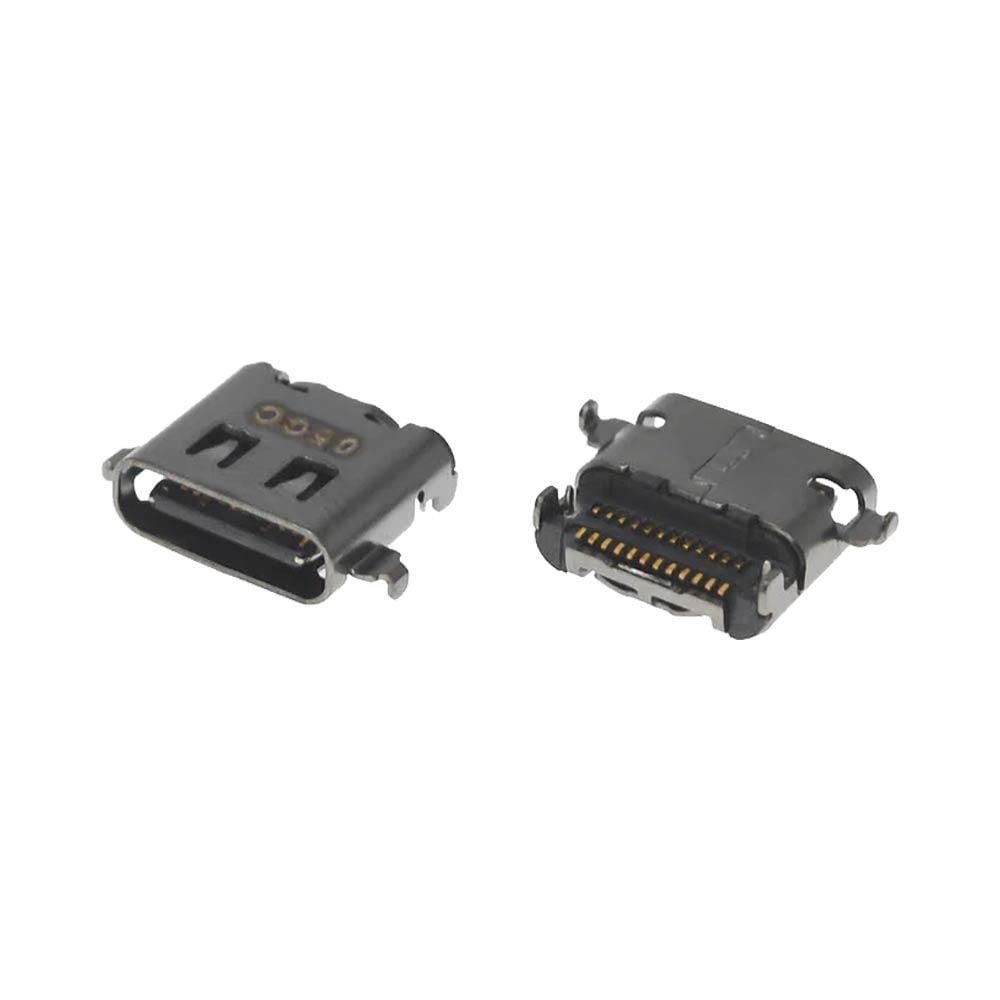

✨ Spécifications techniques du connecteur DC Jack USB-C ZenBook

Ce composant de remplacement permet de rénover le circuit d’alimentation d’origine sur carte mère :

• • Support du protocole Power Delivery : Conçu pour résister aux cycles de tension variables et aux forts ampérages de charge des Ultrabooks Asus (jusqu’à 65W et plus).
• • Pattes d’ancrage renforcées : Confection mécanique prévue pour résister aux contraintes de torsion et d’extraction quotidiennes.
• • Alignement de précision : Disposition des broches SMD/THD parfaitement conforme au schéma d’implantation de la carte mère Asus ZenBook.

🛠️ Protocole d’intervention en atelier (Micro-soudure)

Le remplacement de cette pièce nécessite des équipements professionnels de micro-soudure :

• Étape 1 (Démontage & Sécurisation) : Éteignez l’ordinateur, débranchez tout câble et déclipsez le capot inférieur. Déconnectez impérativement la batterie interne avant de déposer la carte mère sur votre plan de travail ESD.
• Étape 2 (Dessoudage de l’ancien port) : Appliquez du flux de soudure sur les zones d’ancrage et les pins de signal. À l’aide d’une station à air chaud et d’une tresse à dessouder, retirez la prise USB-C défectueuse en évitant d’endommager les pistes environnantes.
• Étape 3 (Nettoyage de la zone) : Nettoyez les perforations et les pastilles de contact à l’alcool isopropylique. Re-rechargez les points de contact avec de l’étain neuf.
• Étape 4 (Soudure du nouveau connecteur) : Insérez le nouveau connecteur USB-C. Soudez d’abord les points d’ancrage structurels, puis effectuez la soudure minutieuse des pins d’alimentation et de signal sous binoculaire. Effectuez une inspection visuelle pour vérifier l’absence de pont d’étain avant le remontage et le test de charge.

💎 L’expertise composant sur votre plan de travail – GSMMULTISERVICES

« Chez GSMMULTISERVICES, nous vous fournissons des composants électroniques fiables pour vos réparations au niveau composant. Ce connecteur DC Jack USB-C pour Asus ZenBook UX325 et UX425 permet de résoudre définitivement les problèmes d’alimentation en atelier. C’est l’assurance d’une réparation pérenne et économique qui préserve la carte mère d’origine de votre client. »
