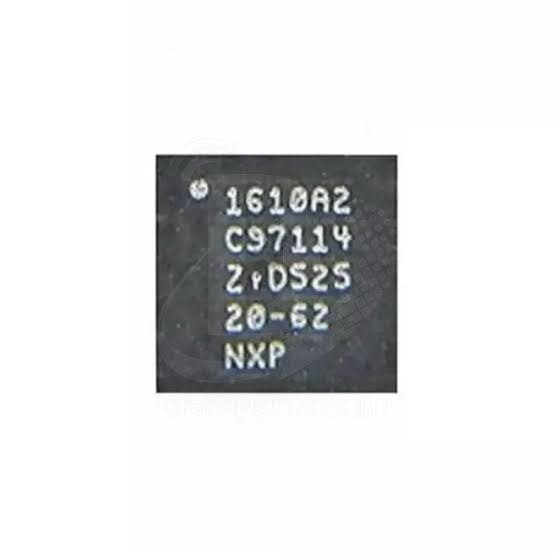

🛠️ Symptômes d’une puce de charge Tristar U2 1610A2 défaillante

La puce Tristar régule l’identification des câbles et l’accès au circuit de charge principal. Une rupture interne suite à un pic de tension se manifeste par :

• • Pas de détection de charge (Faux contact permanent) : Le téléphone ne réagit pas du tout au branchement du câble Lightning, alors que le connecteur de charge et la batterie sont neufs.
• • Batterie qui se vide à vue d’œil (Vampire Drain) : Le téléphone surchauffe légèrement en veille et perd son autonomie de manière spectaculaire (par exemple 20% par heure) sans être utilisé.
• • iPhone qui charge uniquement éteint : L’appareil prend la charge lorsqu’il est complètement éteint, mais dès qu’il boot sur iOS, le logo « éclair » de charge disparaît et le niveau stagne.
• • Erreur iTunes (Erreur 9, 4005, 4013 ou 4014) : Impossible de restaurer ou de mettre à jour l’iPhone via un ordinateur à cause d’un échec de communication USB géré par l’IC U1700.
• • Faux logo de charge : L’icône de charge s’affiche à l’écran, mais le pourcentage de batterie ne progresse jamais ou diminue malgré le branchement.

⚙️ Exigences techniques et conseils de pose d’atelier

Ce circuit intégré gère les commutations numériques et respecte strictement les critères industriels d’Apple :

• Matrice BGA prête à souder (Ready to Solder) : La puce est livrée neuve avec des micro-billes d’alliage pré-formées sous sa base pour garantir un alignement géométrique micrométrique lors du brasage.
• Gestion énergétique préservée : Élimine les courants de fuite internes pour restituer l’autonomie d’origine du smartphone.

Conseil technique d’atelier : Le remplacement du Tristar 1610A2 demande de la précision mais reste une routine d’atelier. La puce étant logée sous un blindage métallique à proximité immédiate du CPU A8 et du contrôleur d’alimentation (PMIC), protégez impérativement ces zones critiques à l’aide de ruban adhésif thermique en Polyimide (Kapton) ou de dissipateurs en cuivre. Nettoyez scrupuleusement la résine époxy entourant l’IC sous microscope avant de chauffer pour éviter d’arracher des composants CMS satellites.

📦 Le composant indispensable de tout laboratoire – GSMMULTISERVICES

« La panne de la puce Tristar U2 est l’une des sources de dysfonctionnement les plus courantes sur iPhone. Chez GSMMULTISERVICES, nous sélectionnons des circuits intégrés de charge 1610A2 d’une pureté électronique absolue pour vous assurer un taux de réussite parfait en atelier et garantir l’élimination des fuites de batterie. Approvisionnez vos stocks avec la référence reine de la micro-soudure. Produit neuf. »
