🛠️ Symptômes d’une puce tactile Broadcom BCM5976 défaillante

Le circuit intégré BCM5976 (Meson) convertit les signaux de numérisation de l’écran. Son dysfonctionnement matériel engendre les pannes suivantes :

• • Écran tactile figé (Total ou Partiel) : L’appareil démarre parfaitement, l’image s’affiche sans défaut mais la vitre tactile ne réagit à aucun mouvement, même après le test de plusieurs écrans neufs.
• • Maladie du tactile (Touch Disease sur iPhone 6/6 Plus) : Apparition intermittente de barres ou de lignes blanches/grises clignotantes sur le haut de l’écran, coïncidant avec une perte totale de la réactivité tactile.
• • Tactile fou (Ghost Touch) : L’écran s’active tout seul, ouvre des applications ou tape du texte de manière erratique sans aucune action physique de votre part.

⚙️ Exigences techniques et mise en œuvre pour l’atelier

Ce composant de précision Broadcom répond scrupuleusement aux plans schématiques d’origine d’Apple :

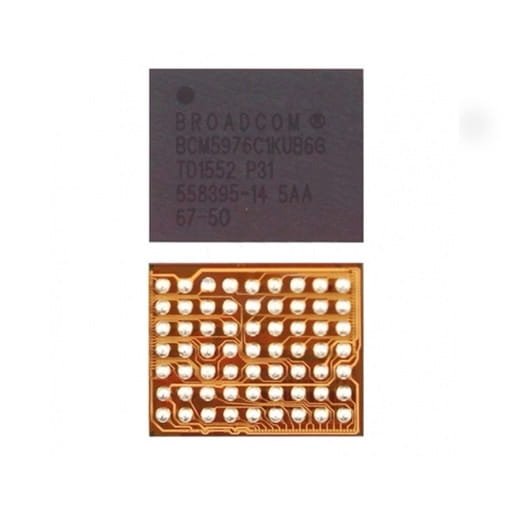

• Matrice BGA prête à souder (Ready to Solder) : Puce neuve dotée de ses micro-billes d’alliage pré-positionnées en usine pour faciliter l’alignement géométrique sous microscope.
• Traitement de signal haute fidélité : Garantit une numérisation fluide et sans décalage des pressions de vos doigts, équivalente aux performances initiales de l’appareil.

Conseil technique d’atelier : Le remplacement de l’IC U2401 / U12 nécessite une station de soudure à air chaud régulée et une grande dextérité. Avant d’installer la nouvelle puce BCM5976, nettoyez méticuleusement les anciens résidus d’étain et de résine époxy sur la carte mère. Sur l’iPhone 6 Plus, il est vivement recommandé de reconstruire préventivement la ligne de synchronisation sous la pastille M1 (liée au circuit tactile adjacent) à l’aide d’un micro-jumper en fil de cuivre émaillé pour éviter toute récidive liée à la souplesse du châssis. Protégez la mémoire NAND flash voisine à l’aide de scotch thermique Polyimide (Kapton).

📦 La qualité électronique au service de votre laboratoire – GSMMULTISERVICES

« La micro-soudure sur smartphone ne tolère aucune approximation quant à la provenance des puces électroniques. Chez GSMMULTISERVICES, nous sélectionnons des contrôleurs tactiles Broadcom BCM5976 de qualité supérieure pour vous assurer une conductivité thermique idéale lors du brasage et un rétablissement pérenne des fonctions tactiles. Proposez le meilleur de la réparation de carte mère à vos clients. Produit neuf. »
