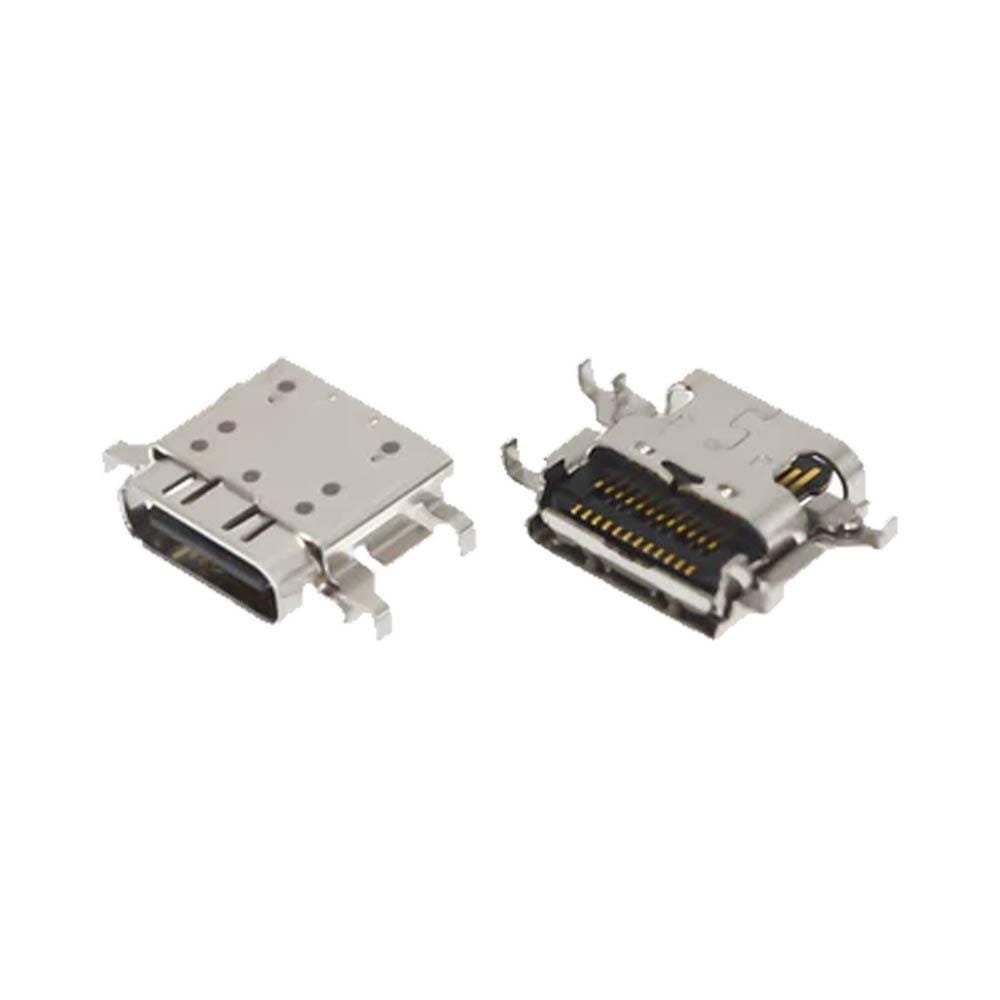

✨ Spécifications techniques du connecteur DC Jack USB-C Dell Latitude

Ce composant de remplacement permet de rénover le circuit d’alimentation d’origine sur le circuit imprimé :

• • Conformité électrique Power Delivery : Conçu pour résister aux cycles de charge et aux ampérages requis par les blocs d’alimentation Dell USB-C (65W/90W).
• • Ancrage mécanique renforcé : Pattes de fixation métalliques traversantes offrant une résistance optimale à l’insertion répétée des câbles de charge.
• • Empreinte conforme PCB : Alignement parfait des pins de charge et de transmission de données avec les pastilles de la carte Dell Latitude.

🛠️ Protocole d’intervention en atelier (Micro-soudure)

L’installation de ce composant nécessite des équipements professionnels de micro-soudure :

• Étape 1 (Démontage & Sécurisation) : Éteignez l’ordinateur portable, débranchez le chargeur et déclipsez le capot inférieur. Déconnectez la batterie en premier lieu avant de retirer la carte électronique sur votre support ESD.
• Étape 2 (Dessoudage) : Appliquez du flux de soudure sur les ancrages et les broches du connecteur endommagé. À l’aide d’une station à air chaud et de tresse à dessouder, retirez la prise USB-C usagée en veillant à préserver les pistes.
• Étape 3 (Préparation de la zone) : Nettoyez les perçages d’ancrage et les pastilles de contact à l’alcool isopropylique. Re-rechargez les points de contact avec de l’étain neuf.
• Étape 4 (Soudure et contrôle) : Positionnez la nouvelle embase USB-C. Soudez d’abord les pattes métalliques pour stabiliser la pièce, puis effectuez la soudure minutieuse des pins sous microscope. Vérifiez l’absence de court-circuit avant le remontage et le test de charge sous tension.

💎 La précision des pièces d’alimentation – GSMMULTISERVICES

« Chez GSMMULTISERVICES, nous vous fournissons des composants électroniques de haute fiabilité pour vos interventions au composant. Ce connecteur DC Jack USB-C pour Dell Latitude 14 5420 et 5430 vous permet de résoudre efficacement les pannes de charge directement sur l’établi, offrant une alternative économique et durable au remplacement d’une carte mère. »
