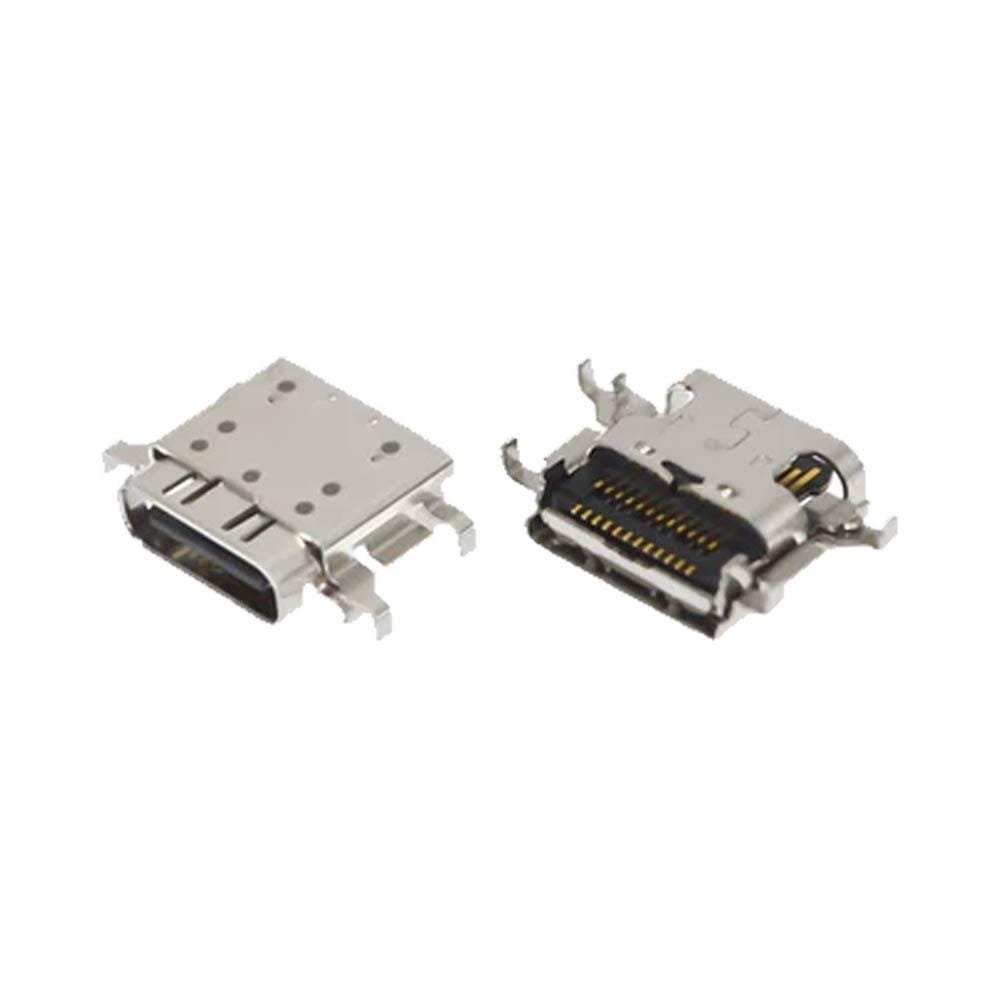

✨ Spécifications techniques du connecteur DC Jack USB-C Dell Multi-Gamme

Ce composant d’alimentation de rechange permet de restaurer le circuit de charge d’origine sur le circuit imprimé :

• • Prise en charge Power Delivery élevée : Calibré pour tolérer les fortes intensités et variations de tension délivrées par les chargeurs USB-C pour stations de travail et Ultrabooks Dell.
• • Pattes d’ancrage traversantes : Conception renforcée assurant une haute résistance mécanique aux manipulations et branchements répétés.
• • Alignement de précision : Dispositions des pins de charge et de signal parfaitement conformes au schéma d’implantation des cartes Dell compatibles.

🛠️ Protocole d’intervention en atelier (Micro-soudure)

L’installation de ce composant nécessite des équipements et compétences de micro-soudure :

• Étape 1 (Démontage) : Éteignez le PC portable, débranchez le chargeur et déclipsez le capot inférieur. Déconnectez impérativement la batterie interne avant d’isoler la carte mère sur votre plan de travail ESD.
• Étape 2 (Dessoudage) : Appliquez du flux de soudure sur les ancrages et les broches du connecteur endommagé. À l’aide d’une station à air chaud et de tresse à dessouder, retirez la prise USB-C usagée sans altérer les pistes.
• Étape 3 (Préparation du PCB) : Nettoyez la zone à l’alcool isopropylique pour libérer les perçages et recharger les pastilles de contact avec de l’étain neuf.
• Étape 4 (Soudure et contrôle) : Positionnez la nouvelle embase USB-C. Soudez d’abord les pattes d’ancrage pour stabiliser le composant, puis effectuez la soudure minutieuse des pins sous microscope. Inspectez l’absence de court-circuit avant le remontage et le test de charge.

💎 La précision des pièces d’alimentation – GSMMULTISERVICES

« Chez GSMMULTISERVICES, nous vous fournissons des composants électroniques fiables pour vos réparations au composant. Ce connecteur DC Jack USB-C pour ordinateurs portables Dell vous permet de résoudre efficacement les pannes d’alimentation directement sur l’établi, offrant une solution économique et pérenne évitant le remplacement d’une carte mère coûteuse. »
