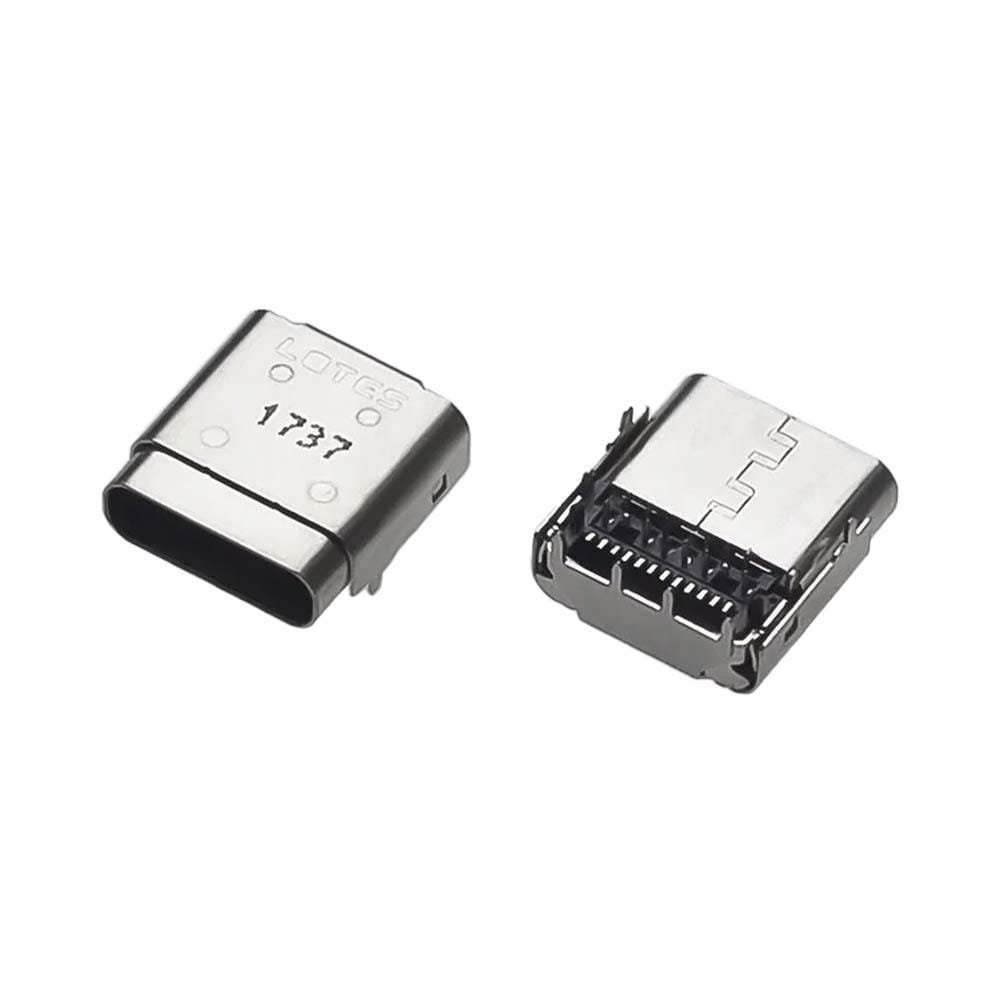

✨ Spécifications techniques du connecteur DC Jack USB-C HP Pavilion x2

Ce composant de remplacement permet de rénover le circuit d’alimentation d’origine sur la carte électronique :

• • Conformité électrique d’origine : Conçu pour supporter les cycles de charge Power Delivery et les tensions délivrées par les blocs d’alimentation HP USB-C.
• • Pattes d’ancrage traversantes : Structure métallique renforcée assurant une excellente résistance mécanique aux branchements et débranchements quotidiens.
• • Empreinte PCB conforme : Disposition des broches de charge et de signal parfaitement ajustée au schéma d’implantation de la série HP Pavilion x2 10-P.

🛠️ Protocole d’intervention en atelier (Micro-soudure)

L’installation de ce composant nécessite des compétences et des équipements de micro-soudure :

• Étape 1 (Démontage & Sécurisation) : Éteignez l’appareil, déconnectez le chargeur et retirez la partie écran/tablette de son clavier. Ouvrez délicatement la coque arrière et débranchez la batterie interne avant d’isoler la carte mère.
• Étape 2 (Dessoudage) : Appliquez du flux de soudure sur les ancrages et les broches de la prise endommagée. À l’aide d’une station à air chaud et de tresse à dessouder, retirez le connecteur USB-C usagé sans endommager les pistes.
• Étape 3 (Préparation de la zone) : Nettoyez la zone à l’alcool isopropylique pour dégager les perçages d’ancrage et recharger les pastilles de contact avec de l’étain neuf.
• Étape 4 (Soudure et contrôle) : Positionnez la nouvelle embase USB-C. Soudez d’abord les pattes métalliques pour stabiliser le composant, puis effectuez la soudure minutieuse des pins sous microscope. Contrôlez l’absence de court-circuit avant le remontage et le test sous tension.

💎 La précision des pièces d’alimentation – GSMMULTISERVICES

« Chez GSMMULTISERVICES, nous sélectionnons des composants électroniques fiables pour vous accompagner dans vos réparations au composant. Ce connecteur DC Jack USB-C pour HP Pavilion x2 10-P011NF permet de résoudre les pannes d’alimentation directement sur l’établi. C’est l’assurance d’une réparation soignée et économique qui préserve la carte mère d’origine de votre client. »
