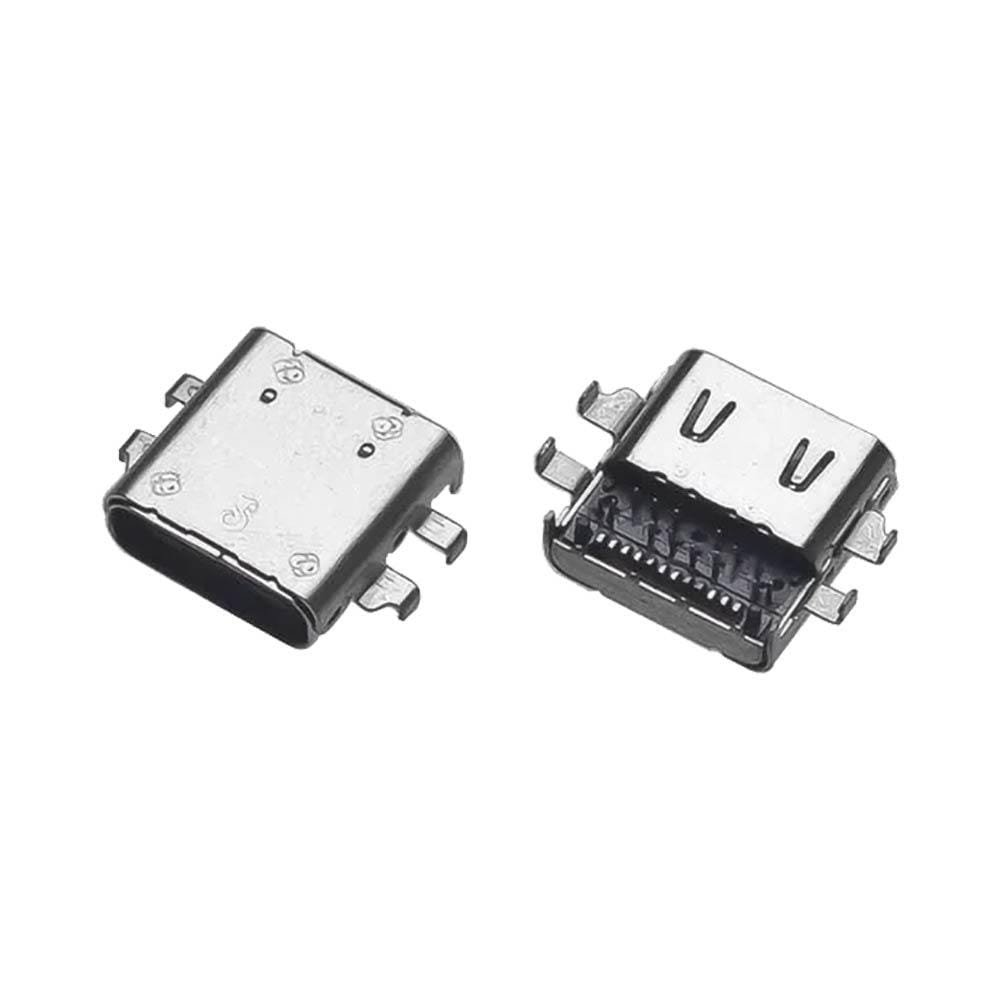

✨ Spécifications techniques du connecteur DC Jack USB-C HP

Ce composant d’alimentation de rechange permet de rénover le circuit de charge d’origine sur la carte électronique :

• • Conformité électrique Power Delivery : Conçu pour résister aux contraintes d’ampérage et de tension délivrées par les chargeurs USB-C HP.
• • Ancrage mécanique traversant : Structure à pattes métalliques renforcées assurant une haute résistance face aux tractions et insertions quotidiennes.
• • Empreinte PCB conforme : Disposition des pins d’alimentation et des lignes de données parfaitement adaptée au schéma des séries Spectre 13-AW et Pavilion 10-N.

🛠️ Protocole d’intervention en atelier (Micro-soudure)

L’installation de ce composant nécessite des compétences et des équipements de micro-soudure :

• Étape 1 (Démontage & Sécurisation) : Éteignez le PC portable, débranchez l’alimentation et déclipsez le capot arrière. Déconnectez impérativement la batterie interne avant d’isoler la carte mère sur votre station ESD.
• Étape 2 (Dessoudage) : Appliquez du flux de soudure sur les ancrages et les broches du connecteur usagé. À l’aide d’une station à air chaud et de tresse à dessouder, retirez la prise USB-C défectueuse en veillant à préserver les pastilles.
• Étape 3 (Préparation du PCB) : Nettoyez la zone d’intervention à l’alcool isopropylique pour dégager les perçages d’ancrage et recharger les pastilles de contact avec de l’étain neuf.
• Étape 4 (Soudure et contrôle) : Positionnez la nouvelle embase USB-C. Soudez d’abord les pattes d’ancrage métalliques pour la stabiliser, puis effectuez la soudure minutieuse des pins sous microscope. Inspectez l’absence de court-circuit avant le remontage et le test de charge.

💎 La précision des pièces d’alimentation – GSMMULTISERVICES

« Chez GSMMULTISERVICES, nous sélectionnons des composants électroniques fiables pour répondre aux exigences des réparations au composant. Ce connecteur DC Jack USB-C pour HP Spectre x360 13-AW et Pavilion x2 10-N vous permet de traiter efficacement les pannes d’alimentation en atelier. C’est l’assurance d’une réparation soignée et économique qui évite le remplacement coûteux d’une carte mère. »
