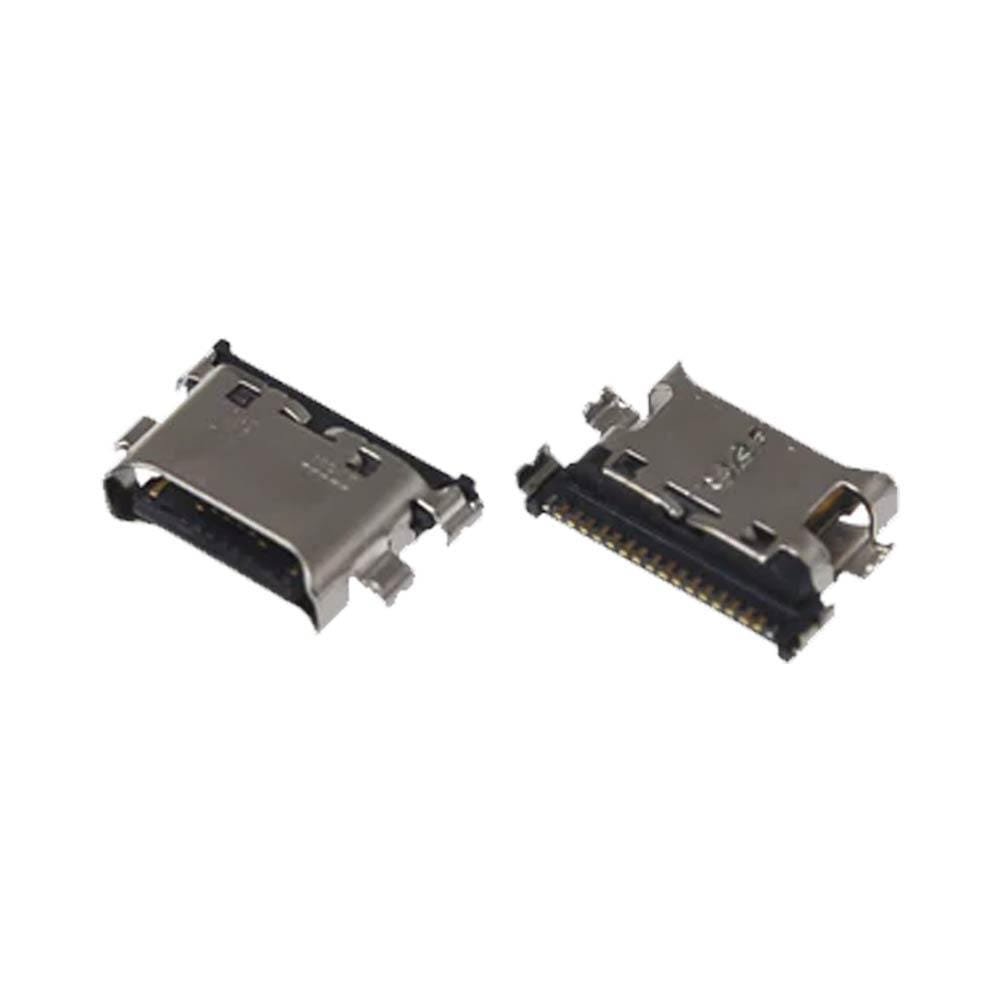

✨ Spécifications techniques du connecteur DC Jack USB-C Lenovo Yoga Slim 7

Ce composant de remplacement permet de rénover le circuit d’alimentation d’origine sur la carte mère :

• • Conformité électrique Power Delivery : Adapté pour supporter les charges de haute intensité et les tensions délivrées par les chargeurs USB-C Lenovo Yoga.
• • Ancrage mécanique traversant : Structure métallique renforcée assurant une excellente résistance mécanique face aux connexions et déconnexions quotidiennes.
• • Empreinte PCB conforme : Disposition des broches d’alimentation et des lignes de données parfaitement ajustée au schéma de la carte mère Yoga Slim 7 14ARE05.

🛠️ Protocole d’intervention en atelier (Micro-soudure)

L’installation de ce composant nécessite des compétences et des équipements de micro-soudure :

• Étape 1 (Démontage & Sécurisation) : Éteignez le PC portable, débranchez le chargeur et retirez le capot inférieur. Déconnectez obligatoirement la batterie interne avant d’isoler la carte mère sur votre plan de travail ESD.
• Étape 2 (Dessoudage) : Appliquez du flux de soudure sur les points d’ancrage et les pins du connecteur endommagé. À l’aide d’une station à air chaud et de tresse à dessouder, retirez la prise USB-C défectueuse en veillant à ne pas altérer les pistes.
• Étape 3 (Préparation du PCB) : Nettoyez la zone d’intervention à l’alcool isopropylique pour libérer les perçages et recharger les points de contact avec de l’étain neuf.
• Étape 4 (Soudure et contrôle) : Positionnez la nouvelle embase USB-C. Soudez d’abord les pattes métalliques pour stabiliser la pièce, puis effectuez la soudure minutieuse des pins sous microscope. Inspectez l’absence de court-circuit avant le remontage et le test de charge.

💎 La précision des pièces d’alimentation – GSMMULTISERVICES

« Chez GSMMULTISERVICES, nous vous fournissons des composants électroniques fiables pour vos réparations de précision sur l’établi. Ce connecteur DC Jack USB-C pour Lenovo Yoga Slim 7 14ARE05 vous permet de résoudre efficacement les pannes d’alimentation directement au composant. C’est l’alternative durable et économique qui préserve la carte mère d’origine de votre client. »
