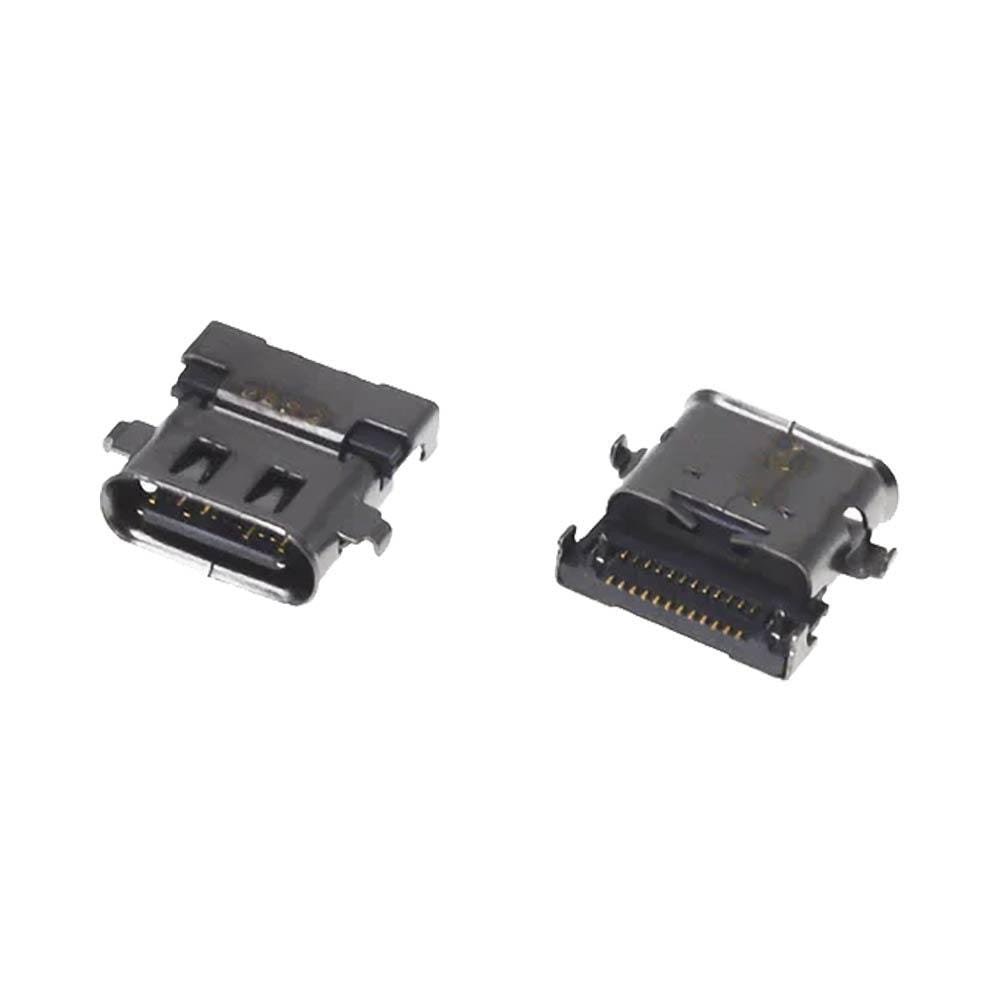

✨ Spécifications techniques du connecteur DC Jack USB-C Lenovo ThinkPad X280

Ce composant de remplacement permet de rénover le circuit d’alimentation d’origine sur la carte mère :

• • Conformité électrique Power Delivery : Conçu pour supporter la puissance de charge 65W et les variations de tension des blocs d’alimentation USB-C Lenovo.
• • Pattes d’ancrage traversantes : Structure métallique renforcée garantissant une excellente résistance mécanique aux insertions répétées et à la fatigue du métal.
• • Empreinte PCB exacte : Disposition des broches d’alimentation et des lignes de données parfaitement ajustée au schéma de la carte mère du ThinkPad X280.

🛠️ Protocole d’intervention en atelier (Micro-soudure)

L’installation de ce composant nécessite des compétences et des équipements de micro-soudure :

• Étape 1 (Démontage & Sécurisation) : Éteignez le PC portable, débranchez le chargeur et retirez le capot inférieur. Déconnectez obligatoirement la batterie interne avant d’isoler la carte mère sur votre plan de travail ESD.
• Étape 2 (Dessoudage) : Appliquez du flux de soudure sur les ancrages et les pins du connecteur usagé. À l’aide d’une station à air chaud et de tresse à dessouder, retirez la prise USB-C défectueuse sans endommager les pastilles de contact.
• Étape 3 (Préparation du PCB) : Nettoyez la zone d’intervention à l’alcool isopropylique pour dégager les perçages d’ancrage et recharger les pastilles avec de l’étain neuf.
• Étape 4 (Soudure et contrôle) : Positionnez la nouvelle embase USB-C. Soudez d’abord les pattes d’ancrage métalliques pour stabiliser le composant, puis effectuez la soudure minutieuse des pins sous microscope. Inspectez l’absence de pont d’étain avant le remontage et le test de charge.

💎 La précision des pièces d’alimentation – GSMMULTISERVICES

« Chez GSMMULTISERVICES, nous vous fournissons des composants électroniques fiables pour vos réparations au composant. Ce connecteur DC Jack USB-C pour Lenovo ThinkPad X280 vous permet de résoudre efficacement les pannes d’alimentation directement sur l’établi. C’s l’assurance d’une intervention durable et rentable qui préserve la carte mère d’origine de votre client. »
