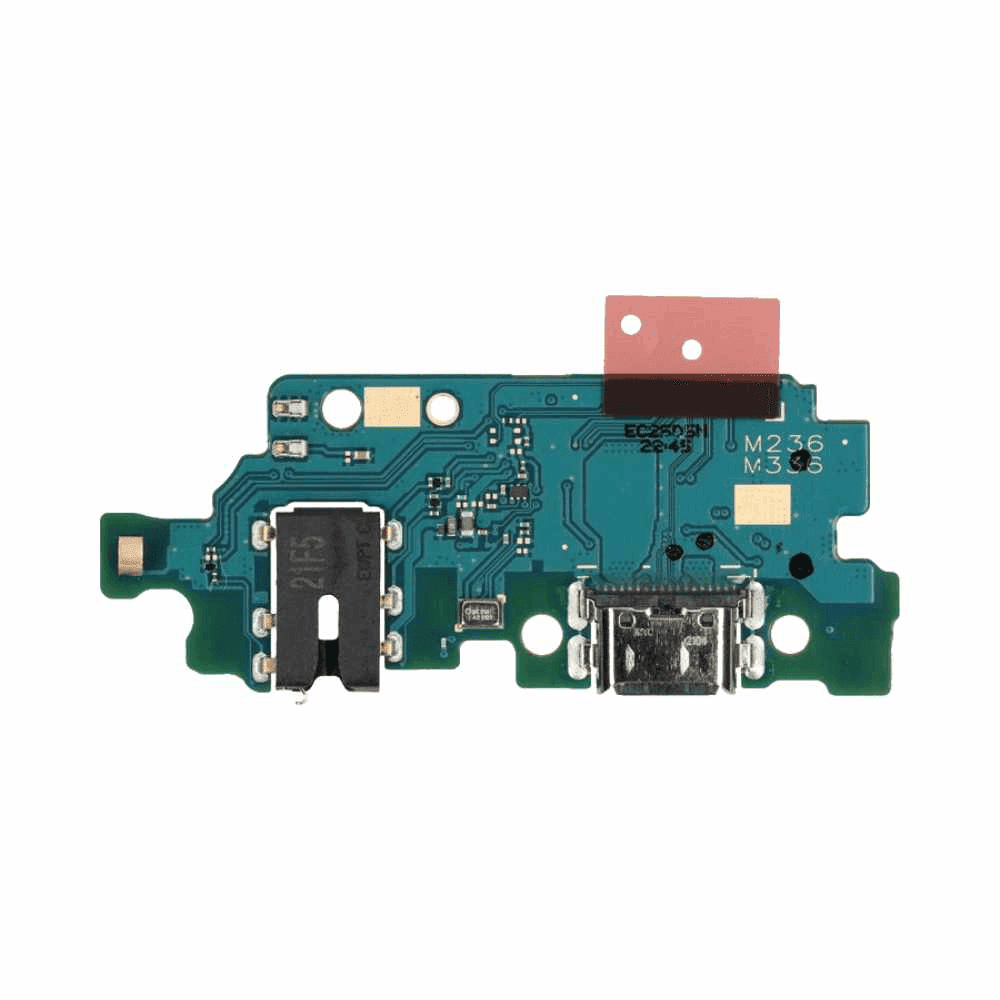

✨ Spécifications techniques du module de charge Samsung Galaxy M23 5G / M33 5G

Ce composant d’alimentation de remplacement intègre l’ensemble des sous-systèmes de la partie inférieure :

• • Connecteur USB Type-C : Restaure la charge rapide (Fast Charging 25W), l’alimentation secteur et le transfert de données USB avec un ordinateur.
• • Prise Audio Jack 3.5mm : Embase femelle intégrée assurant une restitution sonore claire sur les écouteurs et casques filaires.
• • Microphone d’appel principal : Capture vocale optimale lors de vos communications téléphoniques, messages vocaux et enregistrements.
• • Circuit d’antenne RF : Maintient la continuité de la réception du signal réseau cellulaire 5G et Wi-Fi via les connexions coaxiales.

🛠️ Protocole de remplacement en atelier

Intervention rapide sans matériel de micro-soudure :

• Étape 1 (Préparation) : Éteignez l’appareil (SM-M236B / SM-M336B), retirez le tiroir SIM / MicroSD et déclipsez ou décollez le cache arrière à l’aide d’une spatule en plastique après léger chauffage.
• Étape 2 (Sécurisation) : Dévissiez le cache de protection du bloc inférieur/haut-parleur, puis déconnectez impérativement la batterie interne avant toute manipulation.
• Étape 3 (Échange PCB) : Déconnectez la nappe d’interconnexion principale et le câble coaxial d’antenne reliés au module usagé. Retirez la pièce défectueuse et positionnez le nouveau module de charge.
• Étape 4 (Contrôle & Remontage) : Reconnectez l’antenne, la nappe FPC puis la batterie. Effectuez un test sous tension (charge USB-C, test micro en appel vocal et prise Jack) avant de revisser le bloc et de refermer le téléphone.

💎 La précision des pièces de réparation – GSMMULTISERVICES

« Chez GSMMULTISERVICES, nous sélectionnons des modules d’alimentation et sous-cartes rigoureusement contrôlés pour assurer l’efficacité de vos réparations d’atelier. Ce module connecteur de charge pour Samsung Galaxy M23 5G et M33 5G vous garantit une intervention propre, rapide et durable. »
