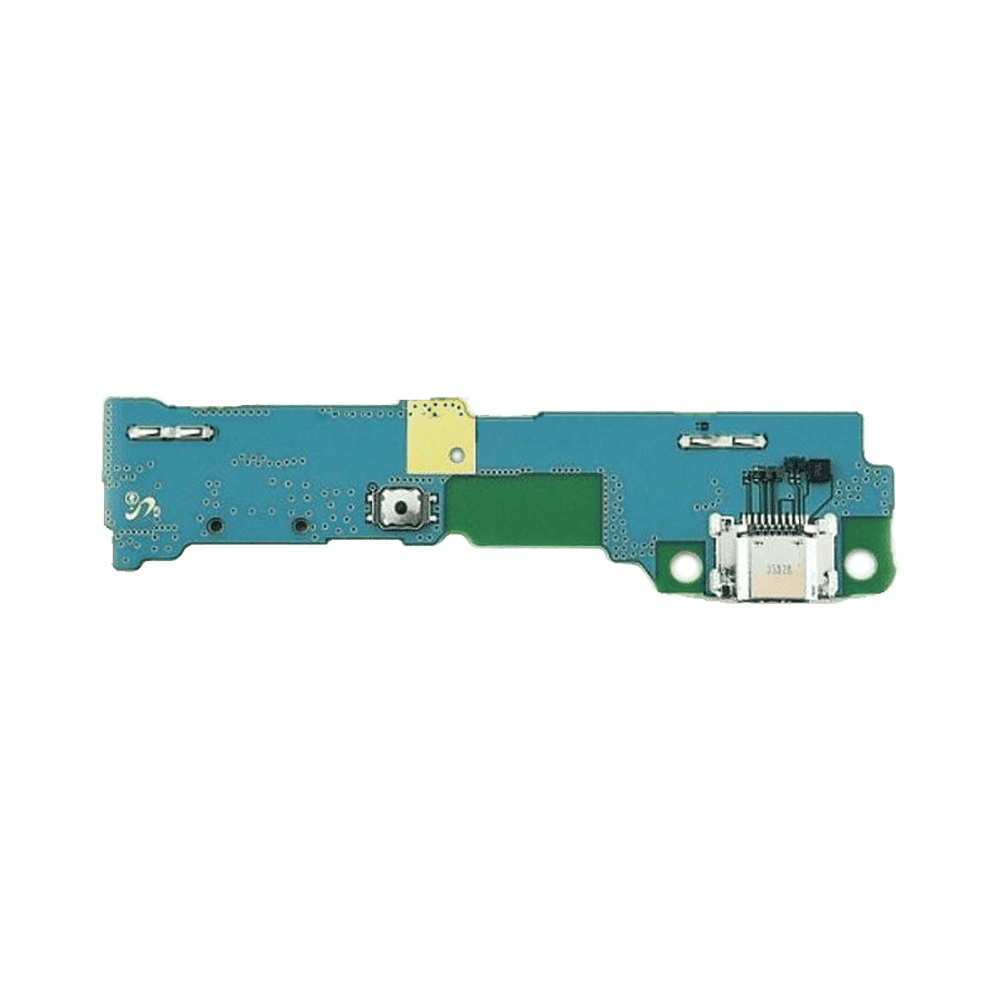

✨ Spécifications techniques du module de charge Samsung Galaxy Tab S2 9.7 (SM-T819)

Ce composant d’alimentation de remplacement intègre l’ensemble des sous-systèmes de la partie inférieure :

• • Connecteur USB : Restaure la charge d’alimentation secteur, la synchronisation des données et la fonction OTG avec un ordinateur.
• • Prise Audio Jack 3.5mm : Embase femelle intégrée assurant une restitution sonore claire sur les écouteurs et casques filaires.
• • Microphone d’appel principal : Capture vocale optimale lors de vos enregistrements, appels vidéo et communications.
• • Circuit d’antenne RF : Maintient la continuité de la réception du signal réseau cellulaire LTE et Wi-Fi via les connexions dédiées.

🛠️ Protocole de remplacement en atelier

Intervention rapide sans matériel de micro-soudure :

• Étape 1 (Préparation) : Éteignez la tablette SM-T819, retirez le tiroir SIM / MicroSD et décollez délicatement l’écran ou déclipsez le châssis arrière selon le protocole de démontage de la Tab S2 9.7.
• Étape 2 (Sécurisation) : Dévissiez le blindage du connecteur de batterie et déconnectez impérativement la batterie interne avant toute manipulation des nappes.
• Étape 3 (Échange PCB) : Déconnectez la nappe d’interconnexion principale et les câbles coaxiaux d’antenne reliés au module usagé. Retirez les vis de fixation, retirez la pièce défectueuse et positionnez le nouveau module de charge.
• Étape 4 (Contrôle & Remontage) : Reconnectez l’antenne, la nappe FPC puis la batterie. Effectuez un test sous tension (charge USB, test micro et prise Jack) avant de revisser le bloc et de refermer l’appareil.

💎 La précision des pièces de réparation – GSMMULTISERVICES

« Chez GSMMULTISERVICES, nous sélectionnons des modules d’alimentation et sous-cartes rigoureusement contrôlés pour assurer l’efficacité de vos réparations d’atelier. Ce module connecteur de charge pour Samsung Galaxy Tab S2 9.7 (SM-T819) vous garantit une intervention propre, rapide et durable. »
