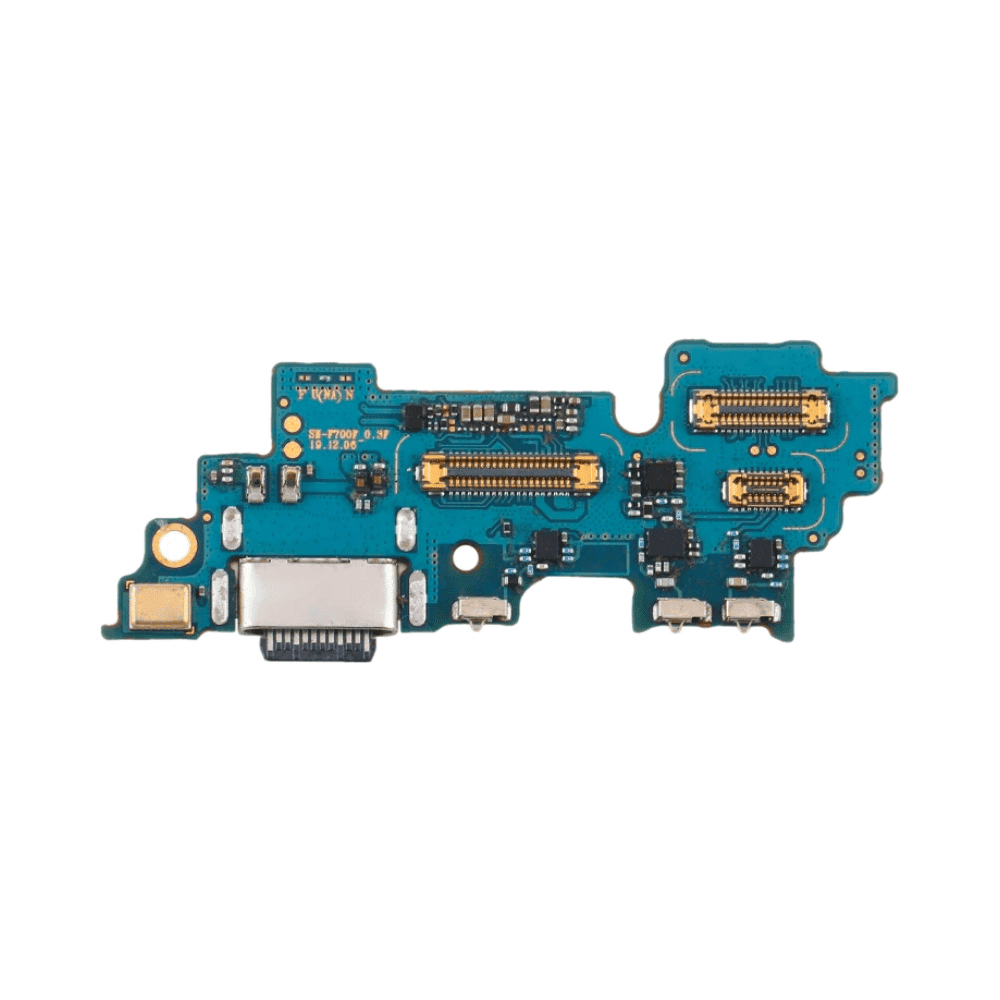

✨ Spécifications techniques du module de charge Samsung Galaxy Z Flip

Ce composant d’alimentation de remplacement intègre l’ensemble des sous-systèmes de la partie inférieure :

• • Connecteur USB Type-C : Restaure la charge, l’alimentation secteur et le transfert de données USB avec un ordinateur.
• • Microphone d’appel principal : Captation vocale optimale pour vos communications téléphoniques, dictées vocales et enregistrements.
• • Circuit d’antenne RF : Maintient la continuité parfaite de la réception du signal réseau 4G et Wi-Fi sur la partie inférieure du châssis pliable.
• • Architecture Ultra-Compacte : Conception sur mesure garantissant un ajustement exact dans le bloc inférieur du smartphone.

🛠️ Protocole de remplacement en atelier

Intervention minutieuse sans matériel de micro-soudure :

• Étape 1 (Préparation) : Éteignez le SM-F700F, retirez le tiroir SIM et chauffez délicatement la vitre arrière inférieure pour la décoller à l’aide d’une ventouse et d’un médiateur.
• Étape 2 (Sécurisation) : Dévissiez le cache de protection du bloc haut-parleur inférieur, puis déconnectez impérativement la batterie interne avant toute manipulation.
• Étape 3 (Échange PCB) : Déconnectez la nappe d’interconnexion FPC principale et les câbles coaxiaux d’antenne reliés au module usagé. Retirez la pièce défectueuse et positionnez le nouveau module de charge.
• Étape 4 (Contrôle & Remontage) : Reconnectez les antennes, la nappe FPC puis la batterie. Effectuez un test sous tension (charge USB-C, test micro en appel) avant de revisser le bloc et de recoller la vitre arrière.

💎 La précision des pièces de réparation – GSMMULTISERVICES

« Chez GSMMULTISERVICES, nous sélectionnons des modules d’alimentation et sous-cartes rigoureusement contrôlés pour assurer l’efficacité de vos réparations d’atelier. Ce module connecteur de charge pour Samsung Galaxy Z Flip (SM-F700F) vous garantit une intervention propre, rapide et durable. »
