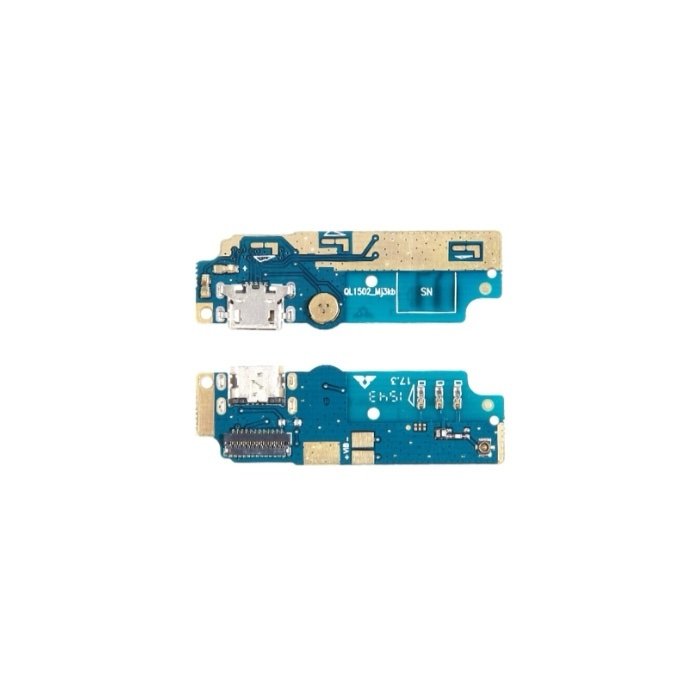

🔍 Symptômes d’un connecteur de charge HS sur Asus ZenFone Max ZC550KL

La carte électronique inférieure gère l’alimentation et la transmission de votre voix. Remplacez-la si vous faites face à ces dysfonctionnements :

• ⚠️ Défaut d’alimentation : Le téléphone ne prend plus la charge, l’icône de batterie ne s’anime pas lors du branchement, ou vous devez tordre le câble Micro-USB pour établir le contact.
• ⚠️ Port endommagé ou obstrué : La languette interne du port USB est cassée, ou le port a pris l’humidité (oxydation) et refuse de transférer les données sur PC.
• ⚠️ Panne de micro en communication : Vos correspondants se plaignent de ne plus vous entendre, de coupures de voix ou d’un bruit de friture constant pendant les appels.
• ⚠️ Chute de réseau : Le câble coaxial d’antenne réseau se clipsant sur ce module, une fissure de la carte peut entraîner une perte soudaine du signal GSM/4G.

🛠️ Guide de démontage et pose en Atelier

Le remplacement de ce module s’effectue facilement en accédant à la partie basse du téléphone :

1. Éteignez le smartphone, retirez le capot arrière amovible et extrayez la carte SIM ainsi que la carte Micro-SD.
2. Dévissez les vis cruciformes qui maintiennent le cache en plastique inférieur (le bloc haut-parleur externe) pour révéler la carte fille.
3. Déconnectez la batterie de la carte mère pour éliminer tout risque de court-circuit électrique.
4. Débranchez délicatement la nappe d’interconnexion principale qui relie le connecteur de charge à la carte mère, puis déclipsez le câble coaxial de l’antenne réseau à l’aide d’une pince fine.
5. Retirez la carte de charge défectueuse de son logement.
6. Positionnez la nouvelle Carte Connecteur de Charge Premium GSMMULTISERVICES à l’emplacement exact.
7. Rebranchez le câble réseau d’antenne (un clic ferme doit se faire sentir) et verrouillez la nappe de liaison. Reconnectez la batterie, testez la charge et le micro, puis revissez le bloc haut-parleur.

📦 Conformité Électrique et Acoustique Totale – GSMMULTISERVICES

« Ne risquez pas d’endommager la gestion d’énergie de votre Asus ZenFone Max avec des composants low-cost. Notre module de charge Premium ZC550KL est doté d’un port Micro-USB renforcé pour résister aux insertions répétées et garantir des ampérages de charge stables. Il intègre un microphone identique aux normes d’usine pour préserver la clarté de la voix sans écho ni bruit ambiant. Pièce testée sur banc électronique, livrée prête à installer sans aucune soudure. »
