🛠️ Symptômes d’une puce Grand Audio U3101 défaillante (Maladie de l’Audio)

Le dysfonctionnement du circuit intégré audio U3101 sur la carte mère de l’iPhone 7/7 Plus provoque des pannes en cascade très caractéristiques :

• • Icône Dictaphone et Haut-Parleur grisés : Impossible de lancer un enregistrement vocal, et le bouton « Haut-Parleur » reste grisé et inactif pendant un appel téléphonique.
• • Démarrage extrêmement long (Loop Disease) : Le téléphone met plusieurs minutes à s’allumer et reste bloqué sur le logo Apple (la carte mère cherche en boucle à communiquer avec le circuit audio défectueux).
• • Pas de son ni de micro : Plus aucun son ne sort de l’appareil (musique, vidéos, sonneries) et les écouteurs Lightning ne sont plus détectés.
• • Absence de vibrations : Le moteur haptique (Taptic Engine) ne répond plus ou se montre très instable lors des pressions sur le bouton Home.

⚙️ Caractéristiques techniques et recommandations pour l’atelier

Ce circuit intégré répond aux exigences les plus strictes de la micro-soudure sur smartphone :

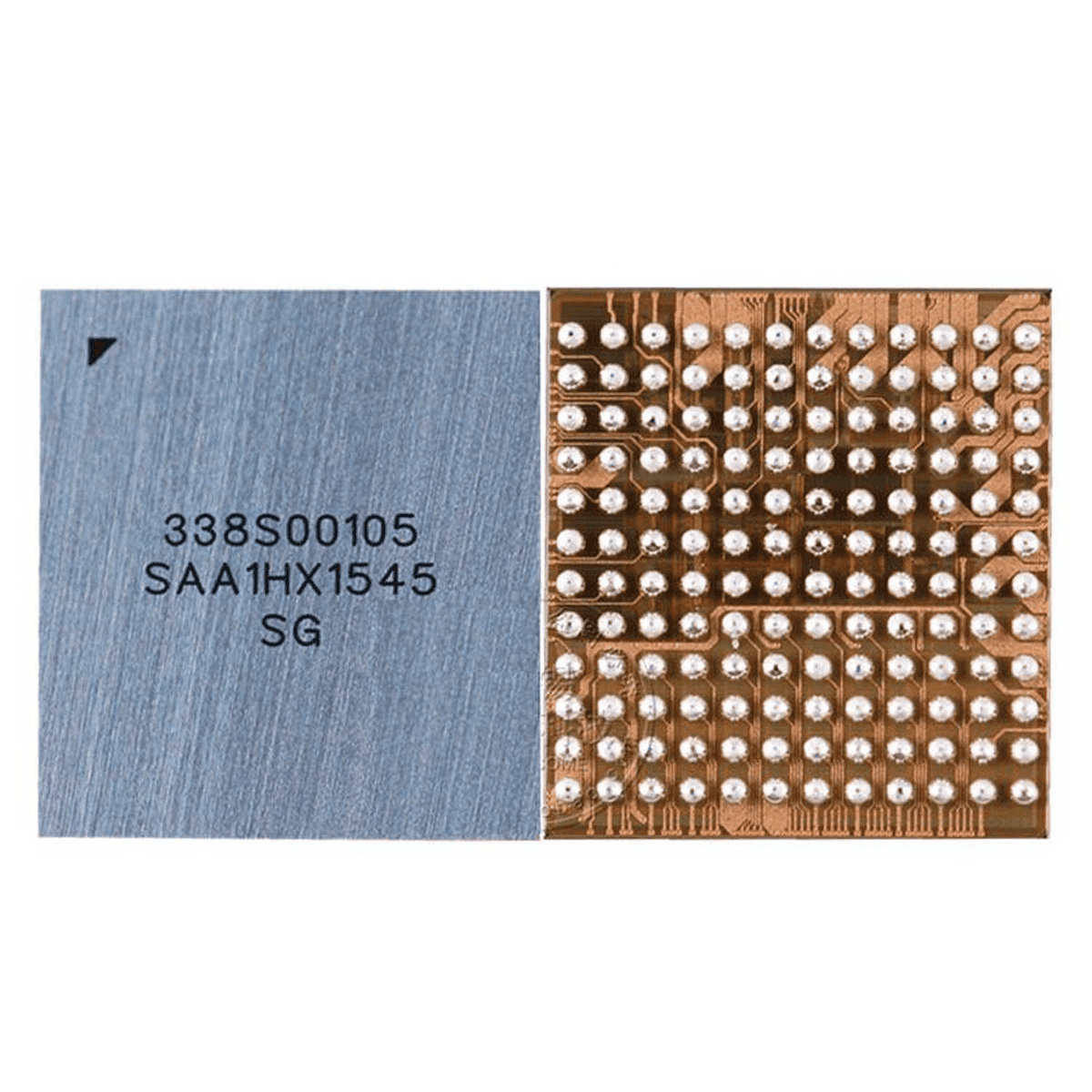

• Qualité certifiée : Puce électronique neuve, dotée de billes de soudure d’usine prêtes pour l’installation en rebillage (BGA Reballing).
• Référence constructeur respectée : Puce gérant fidèlement les signaux électriques d’horloge et de conversion analogique/numérique pour restaurer le système audio d’origine.

Conseil technique d’atelier : Cette intervention nécessite une parfaite maîtrise de l’air chaud et du fer de précision sous microscope. Lors du dessoudage de l’ancienne puce U3101, protégez la mémoire NAND flash et le processeur A10 situés à proximité à l’aide de bande thermique (Kapton) ou de boucliers thermiques. Il est fortement recommandé de reconstruire préventivement la piste de la pastille C12 à l’aide d’un fil de cuivre émaillé (micro-jumper) avant de souder le nouvel IC pour éviter toute récidive de la panne.

📦 La précision au service des experts en micro-soudure – GSMMULTISERVICES

« Chez GSMMULTISERVICES, nous savons que la réparation de cartes mères exige des composants d’une fiabilité irréprochable. Nos puces IC Grand Audio U3101 pour iPhone 7 et 7 Plus sont rigoureusement sélectionnées pour leur conductivité thermique stable et leur conformité électronique d’usine. Équipez votre atelier avec les meilleurs composants et sauvez les appareils de vos clients en toute sérénité. Produit neuf. »
