🛠️ Quand remplacer la puce PMIC U1801 sur un iPhone 7 / 7 Plus ?

Le circuit de gestion d’alimentation principal (PMIC) régule toutes les lignes électriques majeures. Son remplacement est nécessaire face aux pannes suivantes :

• • iPhone complètement « mort » : L’appareil ne s’allume plus du tout, ne réagit à aucun bouton et affiche une consommation de 0 mA sur le banc de test USB.
• • Court-circuit total sur la carte mère : Consommation électrique maximale immédiate (courant de fuite) dès le branchement de la carte mère sur une alimentation de laboratoire (Ligne principale VCC_MAIN ou PP_VDD_MAIN en court-circuit).
• • Surchauffe localisée sur la carte : Lors de la tentative d’allumage, la puce U1801 devient brûlante (repérable à la caméra thermique ou au spray givrant), indiquant une défaillance interne du silicium.
• • Défaut de démarrage suite à une surtension : Appareil endommagé après l’utilisation d’un chargeur de voiture de mauvaise qualité, d’un câble contrefait ou d’un choc électrique.

⚙️ Spécifications techniques pour les professionnels de la micro-soudure

Ce circuit intégré haut de gamme répond précisément aux protocoles de réparation industrielle sur carte mère :

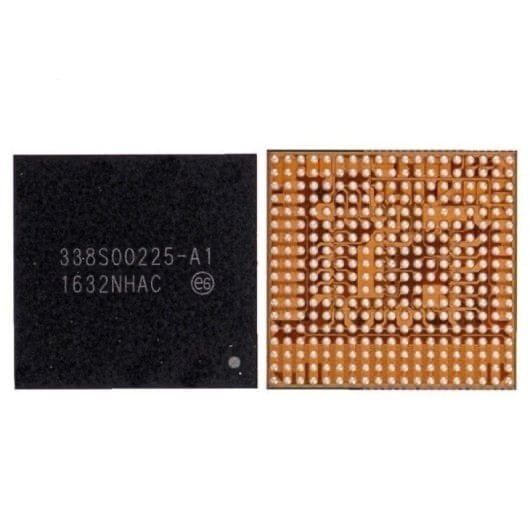

• Billes d’étain pré-formées (Ready to Solder) : La puce est livrée prête à poser, avec ses micro-billes d’alliage disposées sur sa face inférieure pour simplifier le processus de soudure.
• Régulation d’origine : Assure la restitution fidèle des tensions d’usine (Buck et LDO) indispensables à la stabilité du processeur Apple A10 et des puces annexes.

Conseil technique d’atelier : Le remplacement du PMIC principal est une opération de haute précision. Nettoyez méticuleusement la zone sous microscope pour retirer toute trace de résine époxy d’origine autour de la puce avant le dessoudage. Utilisez des profils thermiques contrôlés à l’air chaud pour ne pas endommager les composants environnants et appliquez un flux de brasage de haute qualité pour garantir un alignement automatique parfait de la puce par tension superficielle de l’étain.

📦 La haute précision des composants électroniques – GSMMULTISERVICES

« La réparation de pannes d’allumage complexes requiert des composants d’une stabilité absolue. Chez GSMMULTISERVICES, nous sélectionnons des puces PMIC U1801 (338S00225) d’une qualité électronique irréprochable pour garantir la bonne distribution des tensions de vos cartes mères et éviter les retours clients. Donnez les moyens à votre atelier de réussir les diagnostics les plus difficiles. Produit neuf. »
