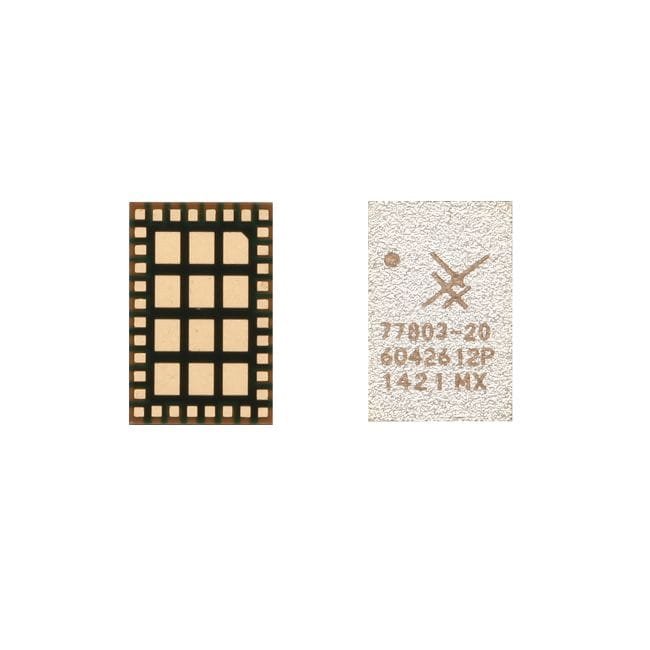

🛠️ Symptômes d’un amplificateur réseau Skyworks 77803-20 défectueux

Le circuit intégré d’amplification basse fréquence Skyworks gère les connexions aux antennes cellulaires. Remplacez cet IC si vous observez ces dysfonctionnements :

• • Recherche réseau sans fin ou « Aucun service » : L’appareil est incapable de capter le réseau cellulaire ou de s’y stabiliser, même avec une carte SIM valide et un micrologiciel modem (Baseband) bien visible dans les réglages.
• • Court-circuit sur la ligne d’alimentation principale (VCC_MAIN) : L’iPhone est totalement inerte (ne s’allume plus) et consomme instantanément le courant maximum dès le branchement sur l’alimentation de laboratoire, à la suite d’un court-circuit interne dans cette puce.
• • Surchauffe localisée du bloc RF : Lors des tentatives de recherche de signal, la puce 77803-20 devient anormalement brûlante (repérable au spray givrant ou à la caméra thermique).
• • Perte sélective des réseaux 2G / EDGE : Les appels passent de manière très instable ou se coupent dès que l’appareil quitte les zones couvertes en haute fréquence 4G.

⚙️ Spécifications et exigences de mise en œuvre en atelier

Ce module de rechange électronique répond rigoureusement aux critères de qualité requis pour les circuits imprimés Apple :

• Matrice BGA prête à souder (Ready to Solder) : La puce est livrée neuve avec des micro-billes d’alliage pré-formées sous sa base pour garantir un positionnement précis et un brasage homogène sous microscope.
• Caractéristiques radiofréquences d’usine : Respecte scrupuleusement les valeurs d’impédance et de gain nécessaires pour restituer la sensibilité réseau initiale de l’appareil.

Conseil technique d’atelier : Travailler sur les puces de la zone RF (Radiofréquence) exige une excellente gestion de l’air chaud pour ne pas endommager les composants environnants. Nettoyez parfaitement le site de soudure à la tresse et utilisez un flux de brasage de haute qualité pour faciliter l’alignement automatique de la puce par tension superficielle de l’étain. Pensez à protéger le processeur Baseband et les filtres adjacents à l’aide de ruban adhésif thermique en Polyimide (Kapton) ou de boucliers thermiques métalliques pour éviter les surchauffes collatérales.

📦 La performance réseau pour les experts en micro-soudure – GSMMULTISERVICES

« La réparation des pannes de réception exige des composants électroniques d’une stabilité absolue. Chez GSMMULTISERVICES, nous sélectionnons des puces d’amplification réseau Skyworks 77803-20 rigoureusement contrôlées pour vous assurer un taux de réussite maximal lors de vos interventions de micro-soudure RF. Offrez à votre atelier des pièces fiables pour redonner vie aux appareils de vos clients. Envoi soigné sous emballage ESD. »
