🛠️ Symptômes d’un IC Tactile U2402 défectueux (Touch Disease)

La rupture des connexions sous le contrôleur tactile U2402 engendre des pannes structurelles intermittentes ou permanentes très spécifiques :

• • Écran tactile totalement ou partiellement bloqué : L’appareil s’allume normalement mais l’écran ne répond plus du tout à vos doigts, même après avoir installé un bloc écran neuf.
• • Barres grises clignotantes en haut de l’écran : Apparition de lignes ou de bandes horizontales grises et vacillantes sur la partie supérieure de l’affichage, souvent accompagnées d’un blocage tactile simultané.
• • Bug tactile intermittent : Le tactile refonctionne temporairement lorsque l’on applique une légère pression ou une torsion manuelle sur le châssis du téléphone.

⚙️ Caractéristiques techniques et conseils de pose pour l’atelier

Ce circuit intégré haut de gamme répond idéalement aux exigences de réparation électronique de précision :

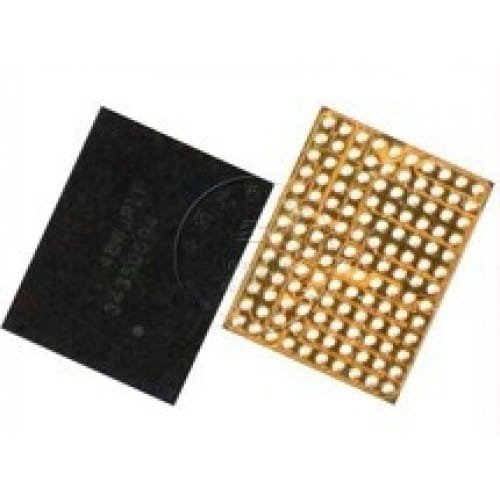

• Matrice BGA prête à braser (Ready to Solder) : La puce est fournie avec ses micro-billes d’alliage pré-formées sous sa base pour faciliter son alignement et son brasage sous microscope.
• Fréquence et traitement d’origine : Offre un temps de réponse tactile identique aux spécifications initiales d’Apple.

Conseil technique d’atelier : Cette intervention sur carte mère nécessite une station à air chaud et une parfaite maîtrise de la température. Lors du dessoudage de la puce U2402 défectueuse, nettoyez scrupuleusement le site de soudure. Pour éviter toute récidive de la « Touch Disease », il est impératif sous microscope de reconstruire la piste de la pastille M1 à l’aide d’un micro-jumper (fil de cuivre émaillé très fin) relié au composant adjacent avant de souder le nouvel IC. Pensez à protéger les zones sensibles voisines (comme la mémoire NAND) à l’aide de ruban adhésif thermique en Polyimide (Kapton).

📦 L’excellence au service des techniciens de précision – GSMMULTISERVICES

« La réussite des réparations complexes de cartes mères repose sur la qualité des puces électroniques utilisées. Chez GSMMULTISERVICES, nous sélectionnons des circuits intégrés de gestion tactile U2402 rigoureusement contrôlés pour assurer une parfaite conductivité et éradiquer définitivement les bugs d’affichage. Donnez à votre laboratoire les outils pour mener à bien les dépannages les plus exigeants. Produit neuf. »
