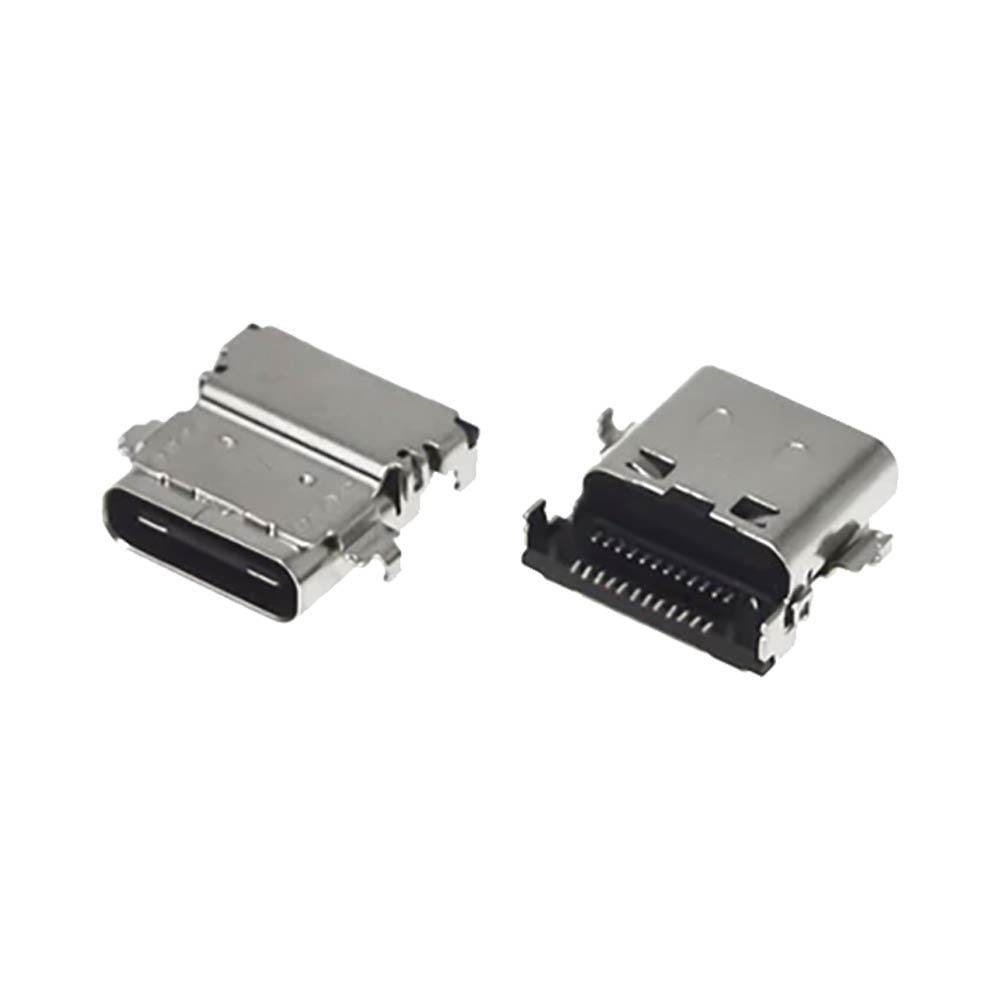

✨ Spécifications techniques du connecteur DC Jack USB-C Dell XPS 13 7390

Ce composant de remplacement permet de restaurer le circuit d’alimentation d’origine sur la carte électronique :

• • Conformité électrique Power Delivery : Conçu pour supporter les fortes intensités et variations de tension délivrées par les chargeurs USB-C Dell.
• • Pattes d’ancrage traversantes : Fixations métalliques solides assurant une résistance mécanique optimale face aux sollicitations quotidiennes du câble.
• • Empreinte PCB conforme : Disposition des broches d’alimentation et de signal parfaitement alignée avec le schéma de la carte mère Dell XPS 13 7390.

🛠️ Protocole d’intervention en atelier (Micro-soudure)

L’installation de ce composant nécessite des compétences et du matériel de micro-soudure :

• Étape 1 (Démontage & Sécurisation) : Éteignez le PC portable, débranchez le secteur et déclipsez le capot inférieur. Déconnectez la batterie en premier lieu avant de déposer la carte mère sur votre plan de travail ESD.
• Étape 2 (Dessoudage) : Appliquez du flux de soudure sur les ancrages et les broches du connecteur endommagé. À l’aide d’une station à air chaud et de tresse à dessouder, retirez la prise USB-C usagée en veillant à préserver les pistes.
• Étape 3 (Nettoyage & Préparation) : Nettoyez la zone à l’alcool isopropylique pour dégager les perçages d’ancrage et recharger les pastilles de contact avec de l’étain neuf.
• Étape 4 (Soudure et contrôle) : Positionnez la nouvelle embase USB-C. Soudez d’abord les pattes métalliques pour stabiliser la pièce, puis effectuez la soudure minutieuse des pins sous microscope. Contrôlez l’absence de court-circuit avant le remontage et le test de charge.

💎 La précision des pièces d’alimentation – GSMMULTISERVICES

« Chez GSMMULTISERVICES, nous vous accompagnons dans vos réparations avancées avec des composants de haute précision. Ce connecteur DC Jack USB-C pour Dell XPS 13 7390 vous permet de résoudre efficacement les pannes de charge directement sur l’établi. Une solution professionnelle et économique qui évite le coût élevé d’une carte mère de remplacement. »
