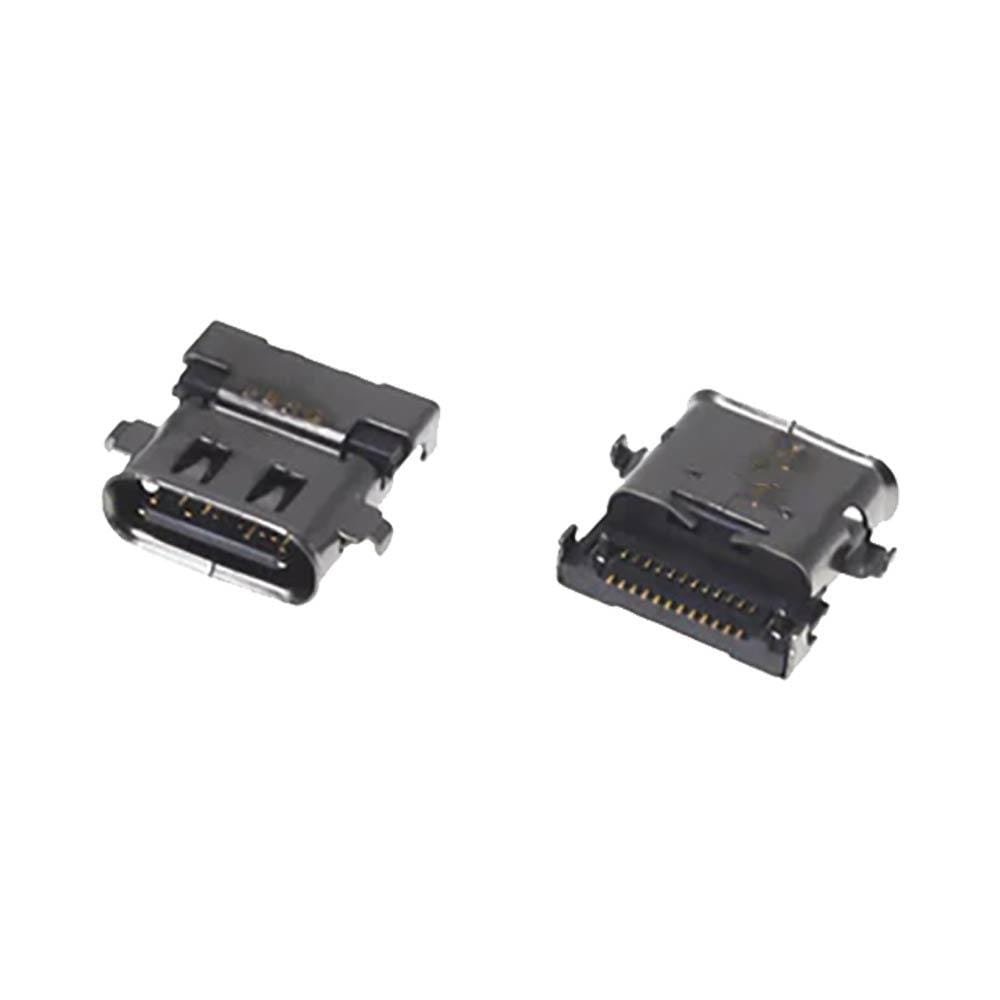

✨ Spécifications techniques du connecteur DC Jack USB-C Dell XPS 13

Ce composant de remplacement permet de rénover le circuit d’alimentation d’origine sur le circuit imprimé :

• • Conformité Power Delivery : Calibré pour supporter les transferts d’énergie à haute intensité et les exigences des blocs d’alimentation USB-C Dell.
• • Ancrage mécanique renforcé : Pattes de fixation métalliques solides offrant une résistance optimale aux forces d’insertion répétées.
• • Empreinte PCB conforme : Disposition des pins de charge et des lignes de signal parfaitement alignée avec le schéma des cartes mères XPS 9300 et 9310.

🛠️ Protocole d’intervention en atelier (Micro-soudure)

L’installation de ce composant nécessite des équipements et compétences de micro-soudure :

• Étape 1 (Démontage & Sécurisation) : Éteignez le PC portable, débranchez le chargeur et retirez le capot inférieur. Déconnectez impérativement la batterie interne avant d’isoler la carte mère sur votre plan de travail ESD.
• Étape 2 (Dessoudage) : Appliquez du flux de soudure sur les ancrages et les broches du connecteur endommagé. À l’aide d’une station à air chaud et de tresse à dessouder, retirez la prise USB-C usagée en veillant à préserver les pistes.
• Étape 3 (Préparation de la zone) : Nettoyez la zone à l’alcool isopropylique pour libérer les perçages d’ancrage et recharger les pastilles de contact avec de l’étain neuf.
• Étape 4 (Soudure et contrôle) : Positionnez la nouvelle embase USB-C. Soudez d’abord les pattes de fixation pour stabiliser le composant, puis effectuez la soudure minutieuse des pins sous microscope. Vérifiez l’absence de court-circuit avant le remontage et le test de charge.

💎 La précision des pièces d’alimentation – GSMMULTISERVICES

« Chez GSMMULTISERVICES, nous vous fournissons des composants électroniques fiables pour vos interventions de précision en atelier. Ce connecteur DC Jack USB-C pour Dell XPS 13 9300 et 9310 vous permet de résoudre efficacement les pannes d’alimentation directement au composant. C’est l’alternative professionnelle et économique qui préserve la carte mère d’origine de votre client. »
