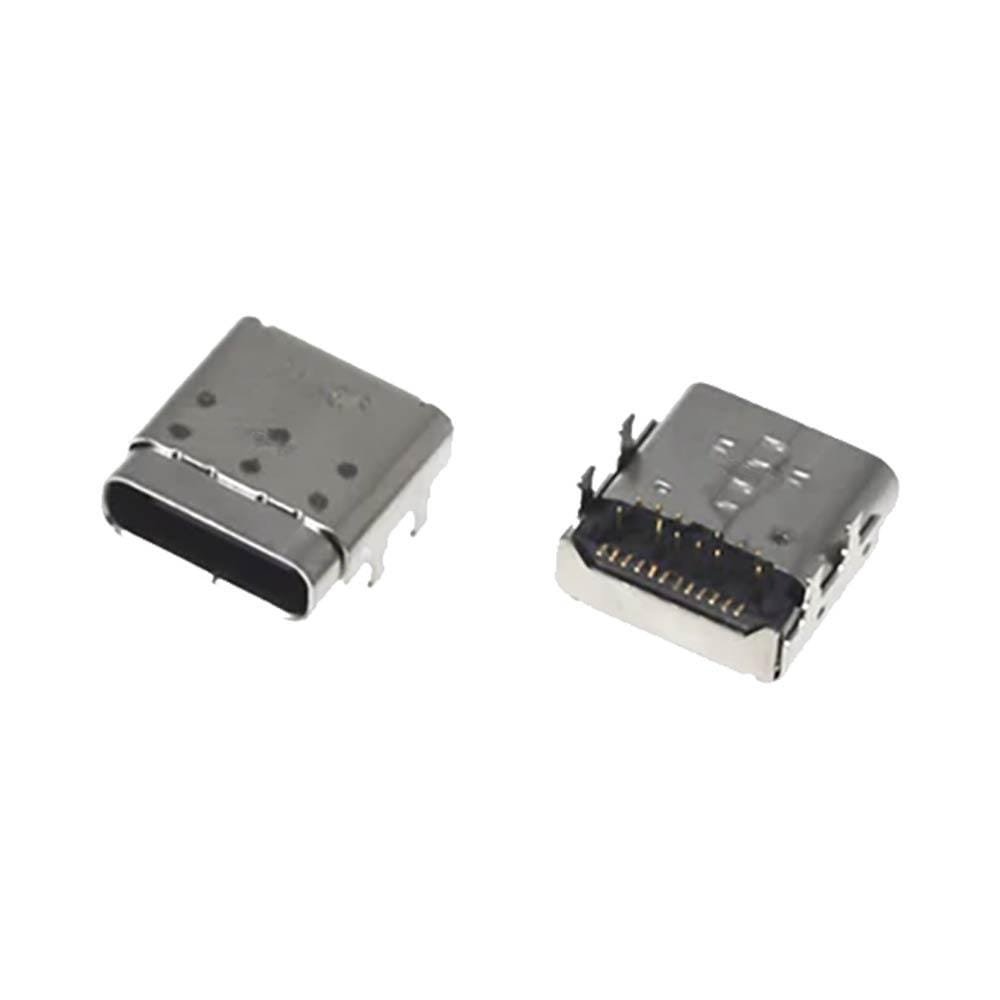

✨ Spécifications techniques du connecteur DC Jack USB-C Dell XPS 13

Ce composant de remplacement permet de restaurer le circuit d’alimentation d’origine sur la carte mère :

• • Conformité électrique Power Delivery : Adapté pour supporter les charges de haute intensité et les tensions fournies par les blocs d’alimentation Dell USB-C.
• • Pattes d’ancrage traversantes : Structure métallique renforcée garantissant une haute résistance aux contraintes d’insertion et d’extraction répétées.
• • Empreinte PCB identique : Disposition des broches d’alimentation et des lignes de données parfaitement ajustée aux cartes mères XPS 9305, 9370 et 9380.

🛠️ Protocole d’intervention en atelier (Micro-soudure)

L’installation de ce composant nécessite des compétences et des outils de micro-soudure :

• Étape 1 (Démontage & Sécurisation) : Éteignez le PC portable, débranchez l’alimentation et retirez le capot inférieur. Déconnectez obligatoirement la batterie interne avant de déposer la carte mère sur votre station antistatique.
• Étape 2 (Dessoudage) : Appliquez du flux de soudure sur les ancrages et les broches du connecteur usagé. À l’aide d’une station à air chaud et de tresse à dessouder, retirez la prise USB-C défectueuse en préservant les pastilles du PCB.
• Étape 3 (Préparation de la zone) : Nettoyez la zone d’intervention à l’alcool isopropylique pour libérer les trous traversants et recharger les points de contact avec de l’étain neuf.
• Étape 4 (Soudure et contrôle) : Insérez la nouvelle embase USB-C. Soudez d’abord les pattes métalliques d’ancrage pour stabiliser la pièce, puis réalisez la soudure fine des pins sous microscope. Vérifiez l’absence de pont d’étain avant de remonter et de tester sous tension.

💎 La précision des pièces d’alimentation – GSMMULTISERVICES

« Chez GSMMULTISERVICES, nous sélectionnons des composants électroniques fiables pour répondre aux exigences des réparations au composant. Ce connecteur DC Jack USB-C pour Dell XPS 13 (9305, 9370, 9380) vous permet de résoudre efficacement les pannes d’alimentation en atelier, offrant une solution durable et rentable à vos clients sans remplacer la carte mère. »
