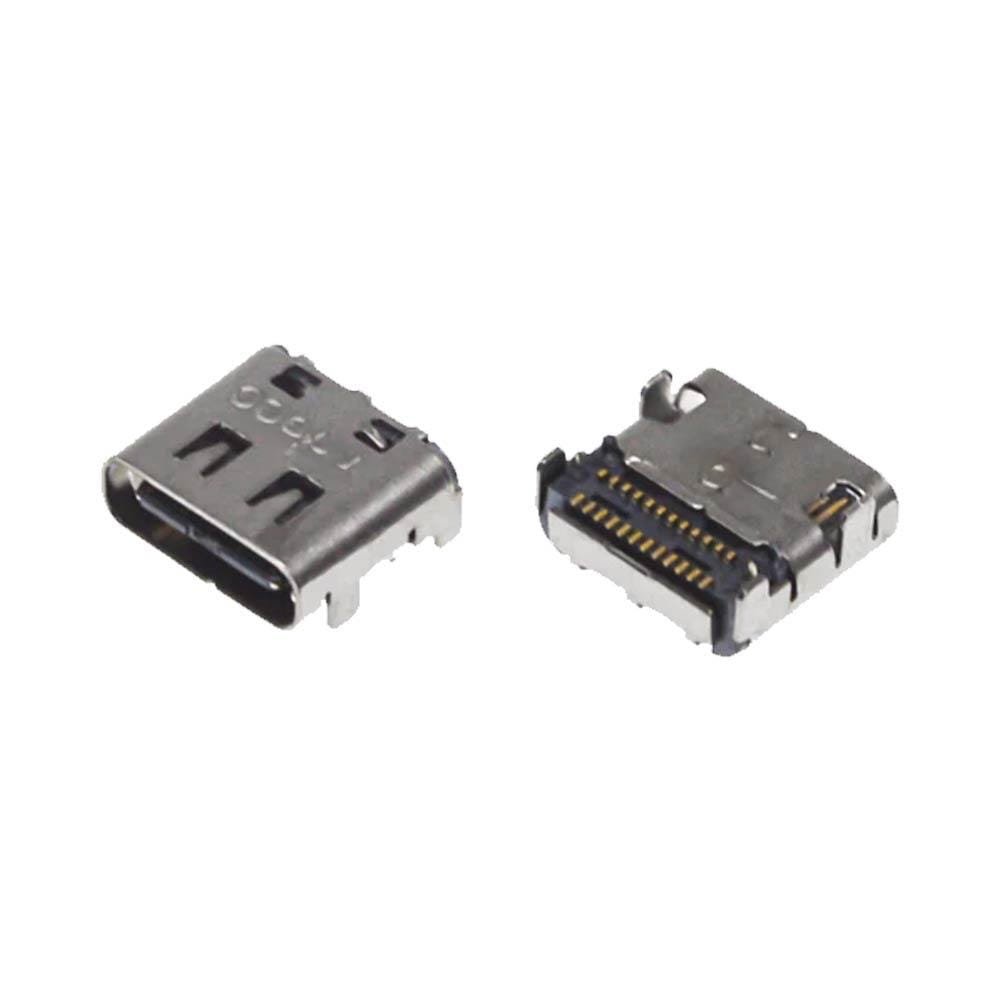

✨ Spécifications techniques du connecteur DC Jack USB-C Lenovo ThinkPad X1 Carbon Gen 10

Ce composant de remplacement permet de rénover le circuit d’alimentation d’origine sur la carte mère :

• • Conformité électrique Power Delivery : Adapté pour supporter les charges de haute intensité et les tensions élevées délivrées par les chargeurs Lenovo USB-C / Thunderbolt.
• • Ancrage mécanique renforcé : Structure métallique traversante assurant une excellente résistance face aux tractions et connexions quotidiennes sur station d’accueil.
• • Empreinte PCB exacte : Disposition des broches d’alimentation et de signal parfaitement alignée avec le schéma d’implantation de la carte mère X1 Carbon Gen 10.

🛠️ Protocole d’intervention en atelier (Micro-soudure)

L’installation de ce composant nécessite des compétences et des équipements de micro-soudure :

• Étape 1 (Démontage & Sécurisation) : Éteignez le PC portable, débranchez le chargeur et retirez le capot inférieur. Déconnectez impérativement la batterie interne avant d’isoler la carte mère sur votre plan de travail ESD.
• Étape 2 (Dessoudage) : Appliquez du flux de soudure sur les ancrages et les broches du connecteur usagé. À l’aide d’une station à air chaud et de tresse à dessouder, retirez la prise USB-C défectueuse en veillant à préserver les pastilles.
• Étape 3 (Préparation du PCB) : Nettoyez la zone d’intervention à l’alcool isopropylique pour libérer les trous traversants et recharger les points de contact avec de l’étain neuf.
• Étape 4 (Soudure et contrôle) : Positionnez la nouvelle embase USB-C. Soudez d’abord les pattes métalliques pour stabiliser le composant, puis effectuez la soudure minutieuse des pins sous microscope. Inspectez l’absence de pont d’étain avant le remontage et le test sous tension.

💎 La précision des pièces d’alimentation – GSMMULTISERVICES

« Chez GSMMULTISERVICES, nous vous fournissons des composants électroniques fiables pour vos réparations de précision au composant. Ce connecteur DC Jack USB-C pour Lenovo ThinkPad X1 Carbon Gen 10 vous permet de résoudre efficacement les pannes d’alimentation directement sur l’établi. C’est la garantie d’une réparation durable et économique qui préserve la carte mère d’origine de votre client. »
