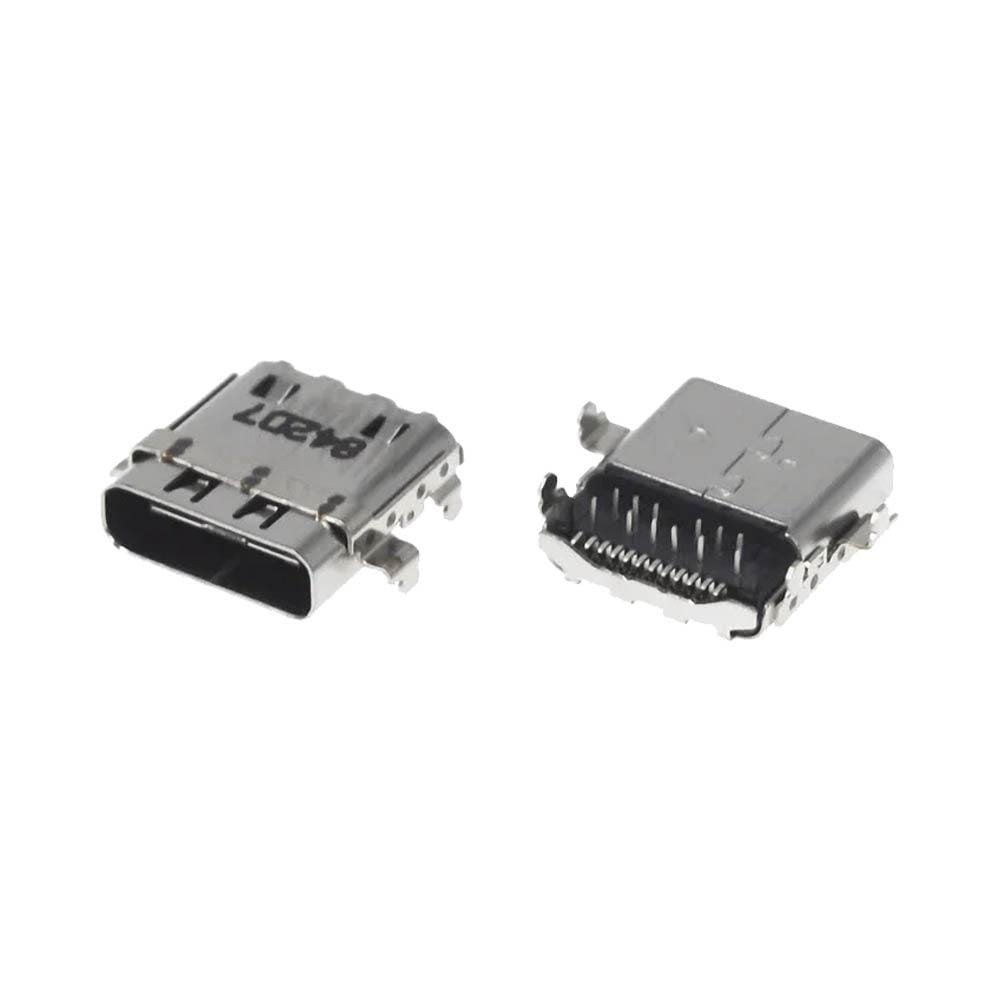

✨ Spécifications techniques du connecteur DC Jack USB-C Lenovo ThinkPad X1 Tablet Gen 2

Ce composant de remplacement permet de rénover le circuit d’alimentation d’origine sur la carte mère :

• • Conformité électrique Power Delivery : Conçu pour résister aux intensités de charge et aux contraintes de tension des blocs d’alimentation USB-C Lenovo.
• • Pattes d’ancrage traversantes : Structure métallique renforcée assurant une excellente tenue mécanique face aux manipulations répétées en mode tablette/stand.
• • Empreinte PCB exacte : Disposition des broches d’alimentation et des lignes de signal parfaitement alignée avec la carte mère du ThinkPad X1 Tablet Gen 2.

🛠️ Protocole d’intervention en atelier (Micro-soudure)

L’installation de ce composant nécessite des compétences et des équipements de micro-soudure :

• Étape 1 (Démontage & Sécurisation) : Éteignez la tablette, débranchez le chargeur et déclipsez l’écran/châssis. Déconnectez obligatoirement la batterie interne avant d’isoler la carte mère sur votre plan de travail ESD.
• Étape 2 (Dessoudage) : Appliquez du flux de soudure sur les points d’ancrage et les pins du connecteur endommagé. À l’aide d’une station à air chaud et de tresse à dessouder, retirez la prise USB-C usagée en veillant à ne pas arracher de pastilles.
• Étape 3 (Préparation du PCB) : Nettoyez la zone d’intervention à l’alcool isopropylique pour libérer les perçages et recharger les points de contact avec de l’étain neuf.
• Étape 4 (Soudure et contrôle) : Positionnez la nouvelle embase USB-C. Soudez d’abord les pattes d’ancrage métalliques pour stabiliser la pièce, puis effectuez la soudure minutieuse des pins sous microscope. Inspectez l’absence de court-circuit avant le remontage et le test de charge.

💎 La précision des pièces d’alimentation – GSMMULTISERVICES

« Chez GSMMULTISERVICES, nous sélectionnons des composants électroniques fiables pour vous accompagner dans vos interventions de micro-soudure. Ce connecteur DC Jack USB-C pour Lenovo ThinkPad X1 Tablet Gen 2 vous permet de réparer les problèmes de charge directement au composant, offrant ainsi une alternative durable et économique au remplacement de carte mère. »
