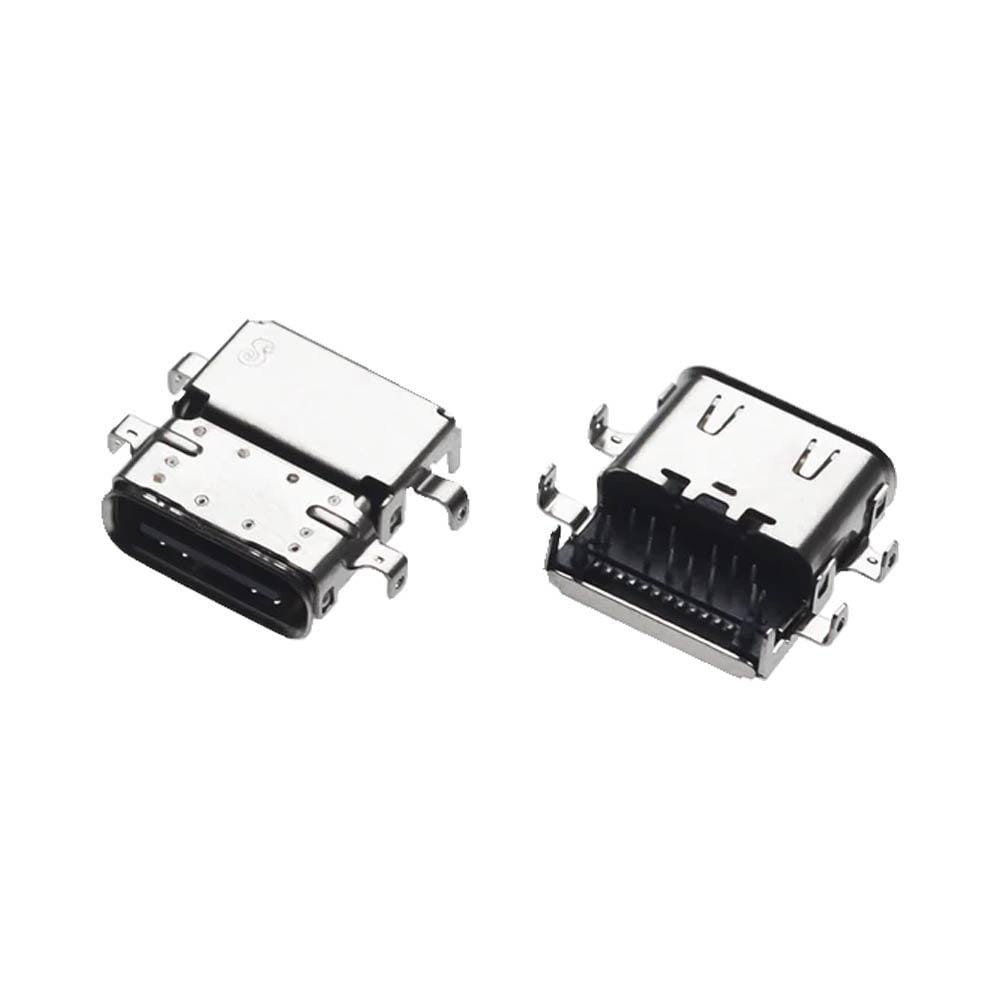

✨ Spécifications techniques du connecteur DC Jack USB-C Lenovo E485

Ce composant de remplacement permet de rénover le circuit d’alimentation d’origine sur la carte mère :

• • Conformité électrique Power Delivery : Adapté pour supporter les fortes intensités et variations de tension délivrées par les chargeurs USB-C Lenovo.
• • Pattes d’ancrage traversantes : Structure métallique renforcée assurant une haute résistance mécanique lors des branchements et débranchements quotidiens.
• • Empreinte PCB conforme : Disposition des broches d’alimentation et de signal parfaitement alignée avec le schéma d’implantation de la carte Lenovo E485.

🛠️ Protocole d’intervention en atelier (Micro-soudure)

L’installation de ce composant nécessite des compétences et des équipements de micro-soudure :

• Étape 1 (Démontage & Sécurisation) : Éteignez l’ordinateur portable, débranchez l’alimentation et retirez le capot inférieur. Déconnectez obligatoirement la batterie interne avant d’isoler la carte mère sur votre plan de travail ESD.
• Étape 2 (Dessoudage) : Appliquez du flux de soudure sur les ancrages et les pins du connecteur endommagé. À l’aide d’une station à air chaud et de tresse à dessouder, retirez la prise USB-C usagée en veillant à préserver les pistes.
• Étape 3 (Préparation du PCB) : Nettoyez la zone à l’alcool isopropylique pour dégager les perçages d’ancrage et recharger les pastilles de contact avec de l’étain neuf.
• Étape 4 (Soudure et contrôle) : Positionnez la nouvelle embase USB-C. Soudez d’abord les pattes métalliques pour stabiliser le composant, puis effectuez la soudure minutieuse des pins sous microscope. Contrôlez l’absence de court-circuit avant le remontage et le test sous tension.

💎 La précision des pièces d’alimentation – GSMMULTISERVICES

« Chez GSMMULTISERVICES, nous vous fournissons des composants électroniques fiables pour vos interventions de précision sur l’établi. Ce connecteur DC Jack USB-C pour Lenovo E485 vous permet de résoudre efficacement les pannes de charge au composant. Une solution professionnelle et économique qui préserve la carte mère d’origine de votre client. »
